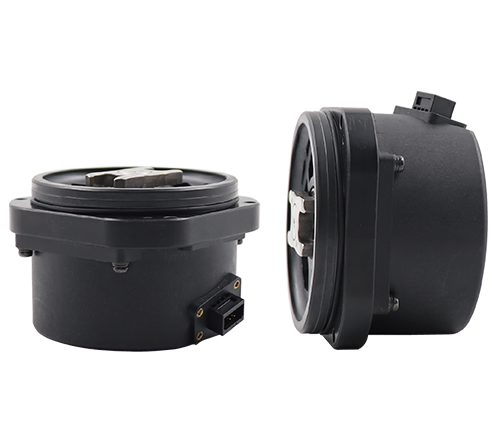

Tamagawa Seiki OIS/OIH-Series Incremental Rotary Encoders
Vendor: 多摩川精機 Tamagawa Seiki
Product: OIS/OIH 系列增量式旋转编码器(TS5000/TS5100/TS5200/TS5300)

Tamagawa Seiki's incremental rotary encoders span the general-purpose OIS series (OIS38/OIS66/OIS68/OIS128, Φ38-Φ128 mm, 25-5,000 C/T, DC+5 to +24 V, up to 200 kHz response, IP50-IP57 sealing, 7,200 rpm max) and the in-servo OIH series (OIH35/OIH48/OIH60, 500-12,000 C/T with A,B,Z plus U,V,W commutation signals, DC+5 V, 200 kHz, -20 to +85°C); starting torque down to 4.4e-3 N·m with 98 m/s² (10G) vibration and 980 m/s² (100G) shock endurance, the classic speed/position feedback for servo motors, machine spindles and robot joints.
| 供电 | DC +5~+24 V(OIS);DC +5 V(OIH) |
| 系列 | OIS38/OIS66/OIS68/OIS128;OIH35/OIH48/OIH60 |
| 分辨率 | 25-5,000 C/T(OIS);500-12,000 C/T(OIH) |
| 工作温度 | -20 ~ +85 °C(OIH) |
| 最高转速 | 2,500-7,200 rpm(OIS);6,000 rpm(OIH) |
| 消耗电流 | 100-300 mA Max(OIS);200 mA Max(OIH) |
| 起动扭矩 | 4.4×10⁻³-2×10⁻¹ N·m Max |
| 输出相位 | A,B,Z(OIS);A,B,Z,U,V,W(OIH) |
| 防护等级 | IP50-IP57(OIS);IP40(OIH) |
| 耐振动/冲击 | 98 m/s² (10G) / 980 m/s² (100G) |
| 最高响应频率 | 25-200 kHz |
