Haydon Kerk Pittman Size 8 混合式步进直线执行器（21 mm 机座）

Vendor: Haydon Kerk Pittman / AMETEK (USA)

Product: Size 8 21mm

Haydon Kerk Pittman Size 8 混合式步进直线执行器（21 mm 机座）

Haydon Kerk Pittman Size 8（21000 系列）是无配置选项中最小的混合式步进直线执行器，机座 21 mm，最大推力 10 lb（44 N），步距角 1.8°，输入功率 2.45 W，重约 43 g，俘获式行程 9.0 mm，每步直线行程最小 1.5 µm，擅长医疗设备与阀门控制等小推力精密直线驱动。

重量	43 g (1.5 oz)
步距角	1.8°
相电流	0.49 / 0.24 / 0.16 A rms
最大推力	10 lb (44 N)
机座尺寸	21 mm

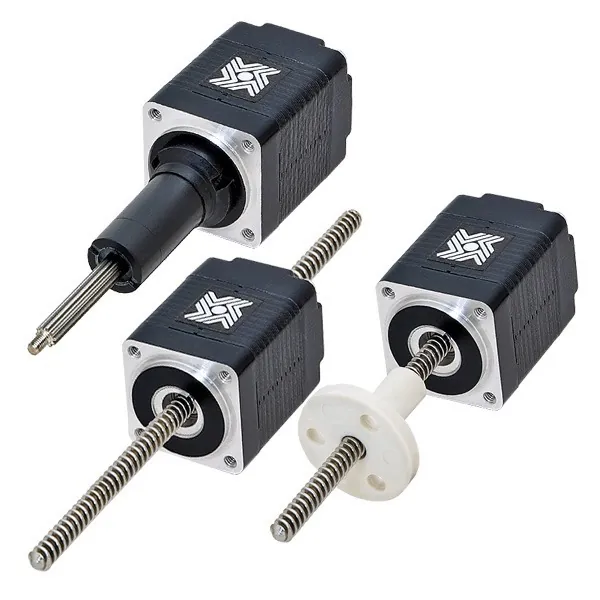

结构形式	俘获式 / 非俘获式 / 外部直线式
绕组电压	2.5 / 5 / 7.5 VDC
绝缘等级	Class B (可选 Class F)
转子惯量	1.4 gcm²
输入功率	2.45 W
俘获式行程	9.0 mm (0.354 in)
每步直线行程	1.5 – 40 µm

混合式步进直线执行器步进电机直线执行器 Haydon Kerk Pittman

haydonkerkpittman.com
