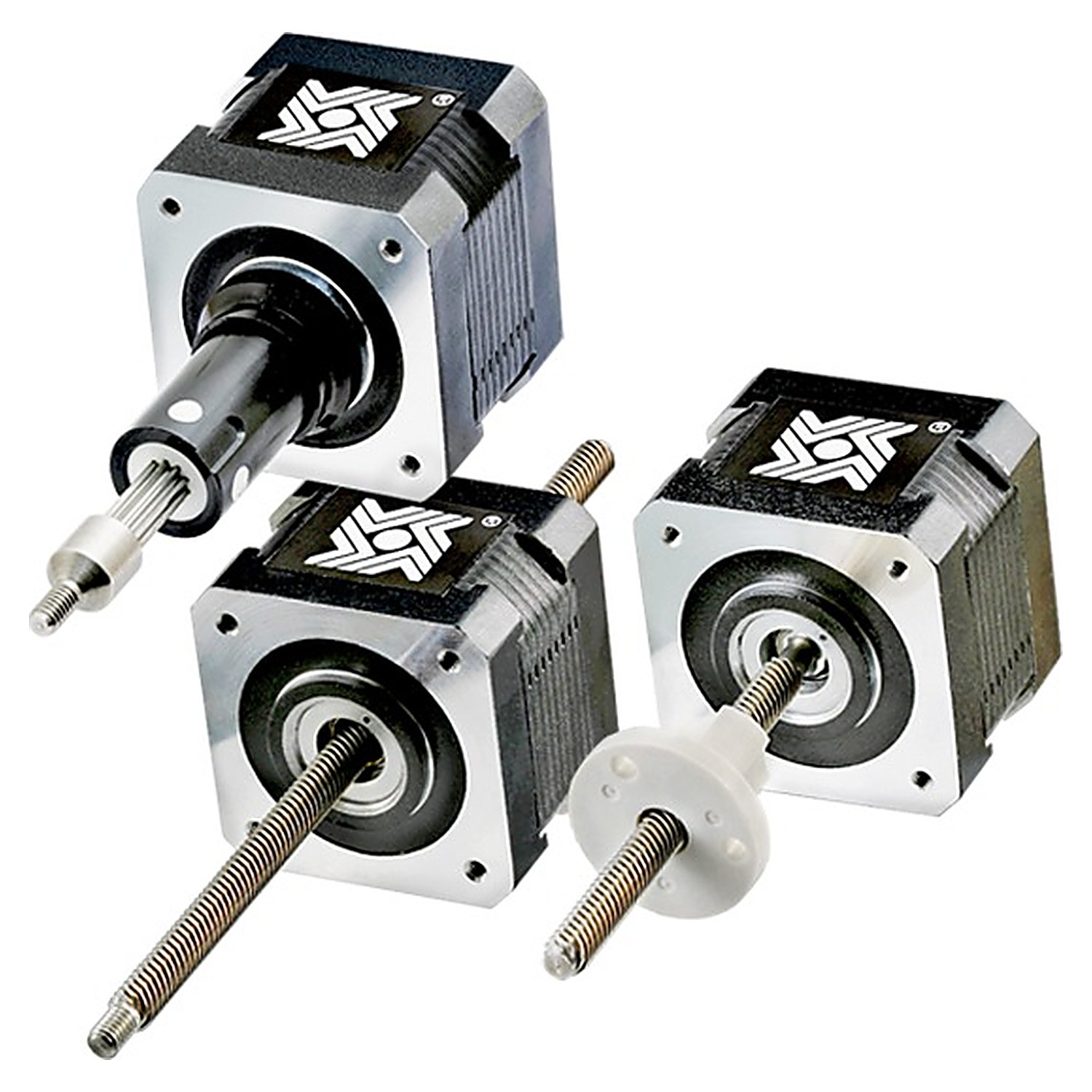

美国 Haydon Kerk Pittman 混合式步进直线执行器（16000–87000 系列）

Vendor: Haydon Kerk Pittman / AMETEK (USA)

Product: Hybrid Stepper Linear Actuator 混合式步进直线执行器 (16000–87000 系列)

美国 Haydon Kerk Pittman 混合式步进直线执行器（16000–87000 系列）

美国 Haydon Kerk Pittman（AMETEK 旗下）混合式步进直线执行器将混合式步进电机旋转经不锈钢精密改性 ACME 丝杠/直驱转子螺母转换为直线运动，提供 Captive（防转）、Non-Captive（贯穿式）与 External（外置螺母）三种结构。系列覆盖 Size 6–Size 34（机身 16–87 mm），每步行程 1.5–127 µm，最大推力 2–2224 N，Captive 行程 12.7–63.5 mm，Non-Captive/External 行程最高 400–500 mm，广泛用于医疗、半导体、实验室自动化等高精度定位场景。

type	hybrid stepper linear actuator (captive / non-captive / external)
screw	stainless steel precision modified ACME lead screw, direct-drive rotor nut
max_force	2 – 2224 N
frame_sizes	Size 6 / 8 / 11 / 14 / 17 / 23 / 34 (16–87 mm)
stroke_captive	9.0 – 63.5 mm
travel_per_step	1.5 – 127 µm
stroke_non_captive_external	up to 200 – 500 mm

直线执行器混合步进丝杆 ACME Haydon Kerk Pittman AMETEK 精密定位

https://www.haydonkerkpittman.com/products/linear-actuators/hybrid-stepper

相关零部件

Haydon Kerk Pittman Size 34 混合式步进直线执行器（87000 系列）

Haydon Kerk Pittman Size 34（87000 系列）是推力最大的混合式步进直线执行器，机座 87 mm，紧凑方形机身内可输出最高 500 lb（2224 N）推力，步距角 1.8°，输入功率 31.2 W，每步直线行程 12.7–63.5 µm，适合需要大推力的医疗设备、半导体与工业自动化场合。

混合式步进直线执行器步进电机直线执行器Haydon Kerk Pittman

Haydon Kerk Pittman Size 23 混合式步进直线执行器（57000 系列）

Haydon Kerk Pittman Size 23（57000 系列）混合式步进直线执行器面向大推力应用设计，机座 57 mm，最大推力 200 lb（890 N），步距角 1.8°，输入功率 13 W，重约 511 g，每步直线行程 7.9–21.1 µm，适合医疗设备、半导体处理与重载精密直线驱动场合。

混合式步进直线执行器步进电机直线执行器Haydon Kerk Pittman

Haydon Kerk Pittman Size 17 混合式步进直线执行器（43000 系列）

Haydon Kerk Pittman Size 17（43000 系列）是其最畅销的紧凑型混合式步进直线执行器，机座 43 mm，最大推力 50 lb（220 N），最高速度可超过 3 in/s（7.62 cm/s），步距角 1.8°，输入功率 7 W，重约 241 g，常用于医疗设备、半导体搬运、阀门控制、X-Y 平台与手持仪器。

混合式步进直线执行器步进电机直线执行器Haydon Kerk Pittman

Haydon Kerk Pittman Size 14 混合式步进直线执行器（35000 系列）

Haydon Kerk Pittman Size 14（35000 系列）混合式步进直线执行器机座 35 mm，最大推力 50 lb（220 N），步距角 1.8°，输入功率 5.7 W，重约 162 g，每步直线行程 3.0–48.7 µm，以更高推力与更长寿命见长，适合医疗设备、半导体搬运与 X-Y 平台等场合。

混合式步进直线执行器步进电机直线执行器Haydon Kerk Pittman
