工业灵巧度基准:面向工业灵巧操作的软硬件基准平台
本文提出工业灵巧度基准,一个面向工业灵巧操作的软硬件基准平台,系统性评估机器人在工业场景的灵巧操作能力。
工业灵巧性基准：工业灵巧操作软硬件基准平台
论文：Industrial Dexterity Benchmark: A Hardware–Software Benchmarking Platform for Industrial Dexterous Manipulation
作者：Honglu He, Jacob Laufer, Zhiwu Zheng 等（Analog Devices, Inc.）
一句话总结
本文提出工业灵巧性基准（IDB）——一套模拟数据中心线缆管理、汽车线束和变速箱装配的硬件基准板，配合 DAG-ROS 模仿学习框架和多模态扩散策略 AG-iDP3（融合 RGB、点云、关节位置和腕部力矩），在数据中心线缆清理任务上多视角 RGB 配置达到 78% 成功率，远超单相机 RGB 基线的 36%。
研究背景与动机
灵巧操作仍是工业自动化的关键瓶颈——线缆布线、连接器插入和精密装配仍严重依赖人工。数据中心线缆管理要求正常运行时间超过 $99.99\%$，密集机架布局和热约束限制了物理访问空间。
图1：数据中心密集排列的机架交换机——亚毫米级线缆间距和锐角路由。
传统视觉-运动管线存在几个问题：对光照条件敏感、难以估计手中连接器位姿、即使任务空间微小变化也需大量重新校准。现有扩散策略研究的局限包括：通常仅使用单一图像模态，未在紧间隙工业装配中测试，且未将力/扭矩传感作为策略输入。
工业灵巧性基准（IDB）设计
IDB 包含三种基准板设计，遵循 NIST 装配任务板理念，总成本在数百美元内。
图4：IDB Board #1——数据中心线缆管理基准板，含三个 3D 打印配线架。
Board #1（数据中心线缆）：铝型材框架（$\sim 270\,\mathrm{mm}$ 高，$250 \times 340\,\mathrm{mm}$ 底面），三个 3D 打印配线架（RJ45、SC 单工、LC 双工光纤）。定义两个任务：线缆端口交换和光纤线缆维护，共 6 个子任务。难度可通过改变板上已有线缆数量来调节。
图5：IDB Board #2——汽车线束基准板，含 8 个 LED 验证连接器。
Board #2（汽车线束）：三层激光切割亚克力板，模拟汽车总装的约束电气连接。8 个连接器（两个 6 针、六个 2 针）分布在不同高度和朝向，2 针连接器配 LED 验证。
图6：IDB Board #3——变速箱装配基准板，含行星齿轮箱组件。
Board #3（变速箱装配）：测试行星齿轮箱装配/拆卸的精细操作技能，包括齿轮啮合对齐和螺栓紧固序列。
DAG-ROS：模仿学习基础设施
DAG-ROS 提供可扩展的模仿学习数据采集和部署框架。使用 Ubuntu 24.04 RT 内核主机 + ROS2 Control 驱动 FR3 机械臂、Robotiq 2F-85 夹爪和腕部 RealSense D405。所有数据以 MCAP 格式记录，转换为 Zarr 训练格式。
AG-iDP3：多模态扩散策略
AG-iDP3 融合四类传感输入：腕部 RGB（D405）、场景 RGB（D435i）、场景点云（D435i 或 ToF）、本体感知（关节位置 + 腕部力矩）。RGB 经 R3M（ResNet18）编码，点云经多级 PointNet 编码，本体感知直接拼接。所有向量合并为单一观测向量 $\mathbf{o}$ 输入扩散 U-Net：
$$ \mathbf{o} = [\,f_{\mathrm{R3M}}(\mathbf{I}_{\mathrm{wrist}}),\; f_{\mathrm{R3M}}(\mathbf{I}_{\mathrm{scene}}),\; f_{\mathrm{PN}}(\mathbf{P}_{\mathrm{scene}}),\; \mathbf{q}_{\mathrm{joint}},\; \mathbf{w}_{\mathrm{wrist}}\,] $$扩散 U-Net 在训练时学习逆转噪声过程。给定干净动作 $\mathbf{a}_0$，前向加噪过程为：
$$ q(\mathbf{a}_t | \mathbf{a}_0) = \mathcal{N}(\mathbf{a}_t;\, \sqrt{ar{lpha}_t}\,\mathbf{a}_0,\, (1-ar{lpha}_t)\mathbf{I}) $$策略网络 $\epsilon_ heta$ 学习预测添加的噪声，推理时从 $\mathbf{a}_T \sim \mathcal{N}(\mathbf{0}, \mathbf{I})$ 逐步去噪生成 $T=15$ 步动作块。每次推理仅执行前 $N=3$ 步。
每次推理仅执行前 $N=3$ 步，其余与下次推理的预测通过时间集成融合。

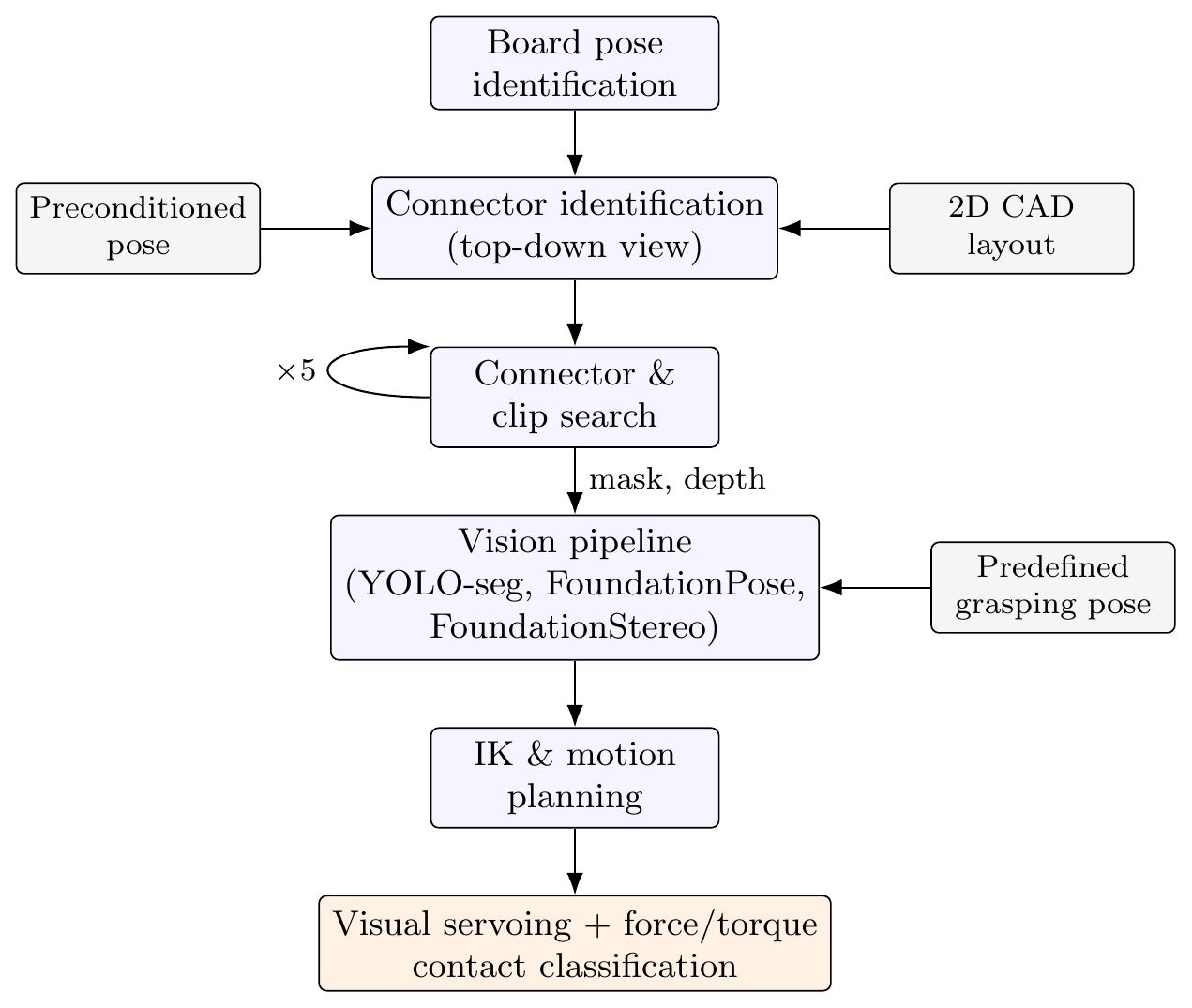

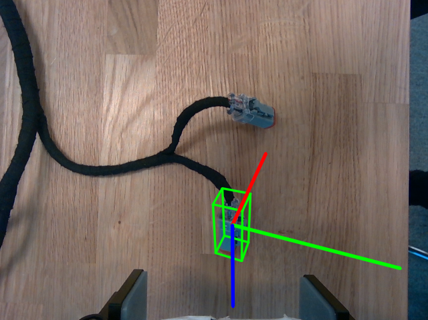

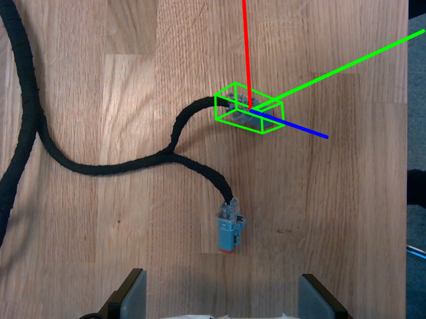

图2：经典视觉管线——FoundationPose + FoundationStereo 进行 6-DOF 连接器位姿估计。
每相位力矩门控：力矩输入仅在接触丰富的插入相位有益，在抓取和清洁相位门控关闭。
时间集成：连续推理产生重叠预测，用指数加权平均融合：
$$ \bar{a}^{(t)}=\frac{\sum_{i}w_{i}\,a_{i}^{(t)}}{\sum_{i}w_{i}},\qquad w_{i}=\exp(-k\cdot\mathrm{age}_{i}) $$其中 $k=0.01$ 控制旧预测衰减速度，$a_i^{(t)}$ 为第 $i$ 次推理对执行时刻 $t$ 的预测动作，$\mathrm{age}_i$ 为自第 $i$ 次推理以来经过的时间。
动作分块执行：每次推理输出 $T$ 步动作，仅前 $N$ 步提交执行，设 $a_i^{(t)}$ 为第 $i$ 次推理对时刻 $t$ 的预测，执行动作为：
$$ a_{\mathrm{exec}}^{(t)} = a_{i^*}^{(t)}, \quad i^* = rg\min_{i} \mathrm{age}_i \quad ext{s.t.} \quad t \in [t_i, t_i + N] $$轨迹平滑：策略以 $15\,\mathrm{Hz}$ 推理频率预测动作，但阻抗控制器需要 $50\,\mathrm{Hz}$ 设定点。三次样条插值在最后执行动作和未来 $N$ 个航点间拟合平滑轨迹，以 $50\,\mathrm{Hz}$ 采样：
$$ \mathbf{s}(u) = \mathbf{a}_{\mathrm{last}} + \sum_{j=0}^{3} \mathbf{c}_j \, B_j(u), \quad u \in [0, N/\Delta t] $$其中 $\mathbf{c}_j$ 为样条系数，$B_j$ 为三次基函数。这产生约 $3\times$ 更密的命令流，遵守速度和加速度限制，同时消除动作块边界的振荡。
flowchart LR
A["腕部 RGB
D405"] --> E["R3M 编码
ResNet18"]
B["场景 RGB
D435i"] --> E
C["场景点云
ToF/立体"] --> F["PointNet 编码"]
D["关节位置
+腕部力矩"] --> G["直接拼接"]
E --> H["观测向量 o"]
F --> H
G --> H
H --> I["扩散 U-Net
输出 T=15 动作块"]
I --> J["时间集成
+ 三次样条插值"]
J --> K["50Hz 阻抗控制"]
style I fill:#e1f5fe
style K fill:#e8f5e9
实验结果
在数据中心线缆清理任务上，6 种配置各 48 次试验。清洁相位在所有配置中 $100\%$ 成功。关键发现：
- 有 3D 上下文（点云或双 RGB）时，抓取成功率 $88\%$-$98\%$；单 RGB 仅 $48\%$
- 插入相位是区分总分的关键——跨配置插入分数差异 $48$ 个百分点
- 最佳总分 $78\%$ 由多视角 RGB 配合 R3M 取得
- ToF 场景相机比 RealSense D435i 高 $7$ 个百分点
- 所有多模态配置均超过单 RGB 基线（$36\%$）
| 配置 | 传感输入 | 抓取(%) | 插入(%) | 总分(%) |
|---|---|---|---|---|
| 1 | RGB腕 + ToF场景 | 90 | 65 | 59 |
| 2 | RGB腕 + RGB场景(D435i) | 96 | 75 | 72 |
| 3 | RGB腕 + 点云(D435i) | 88 | 54 | 48 |
| 4 | RGB腕 + 点云(ToF) | 94 | 56 | 53 |
| 5 | 仅点云(iDP3) | 98 | 54 | 52 |
| 6 | 仅RGB腕(DP基线) | 48 | 40 | 36 |
| 最佳 | RGB腕+RGB场景(R3M) | 96 | 81 | 78 |
| 配置 | PC编码器 | R3M编码器 | U-Net | 总计 |
|---|---|---|---|---|
| iDP3(仅PC) | 0.27M | — | 68.5M | 68.8M |
| DP(1×RGB) | — | 11.2M | 78.1M | 89.3M |
| DP(2×RGB) | — | 22.4M | 92.6M | 114.9M |
| COMB-iDP3(PC+RGB) | 0.27M | 11.2M | 83.2M | 94.6M |
局限性
- 点云分辨率不足：两种场景相机的点云分辨率（PointNet 进一步下采样）不足以分辨紧间隙插入所需的插座特征，这可能是双 RGB 配置优于 RGB+PC 配置的原因。但在光照不恒定、设备老化和空气颗粒物常见的工业环境中，ToF 传感可能比被动立体更可靠。
- 学习策略对视觉变化脆弱：观察到对微小场景视觉变化的敏感性——线缆从手中滑落和插入位姿偏差导致连接失败。每相位比较中 RGB 基线的低抓取成功率过滤了大量插入尝试，直接比较需谨慎。
总结
本文从经典模块化机器人管线推进到端到端多模态模仿学习框架。IDB 基准板提供了可重复的工业灵巧操作评估平台，AG-iDP3 通过融合多模态传感输入实现了 $78\%$ 的线缆清理成功率——每个任务相位仅需约 $100$ 次遥操作演示，相比经典管线需数千张标注图像和大量参数调优，显著降低了新任务部署成本。
金句：「正确的学习策略在鲁棒性、泛化性和部署效率上可以超越经典视觉和控制方法，证明了向可扩展机器人自动化转变的合理性。」多视角 RGB 配置将成功率从 $36\%$ 提升至 $78\%$，揭示了 3D 上下文对于工业级紧间隙操作的不可替代性。
