通过足部驱动地形改造实现流变斜坡上的鲁棒双足运动
在松软颗粒斜坡上，通过设计足部防滑钉的间距和深度来主动改造地形——将局部颗粒应力维持在屈服阈值附近——从身体中心转向肢体中心范式，让 BLUEY 和 HECTOR 在 20°-30° 颗粒斜坡上稳定行走。
通过足部驱动地形操控实现流动斜坡上的鲁棒双足运动
论文：Robust bipedal locomotion on flowable slopes via foot-driven terrain manipulation | 作者：Deniz Kerimoglu, Junnosuke Kamohara, Jiyeon Maeng 等 | 机构：Georgia Tech / Northeastern Univ. | 链接：https://arxiv.org/abs/2607.11855
一句话总结
本文研究通过控制地形响应而非仅控制机体运动来改善双足机器人在颗粒斜坡上的运动，发现中等间距（4cm）的钉状足底能将交互力分散以维持基底应力在屈服阈值附近，使 1.4kg 小型双足机器人在 30° 颗粒斜坡上稳定行走，并在 15kg 自主双足机器人上验证了原理的可扩展性。
研究背景与动机
双足机器人因操作接近不稳定边界而难以控制——足-地形接触的微小变化即可迅速破坏运动稳定性。在刚性地形上，双足机器人通过成熟的接触力学和控制策略（调节质心动力学和地面反力）来缓解这种脆弱性，假设地形响应可预测且与机体动力学解耦。然而许多自然地形（如沙漠、旱地、土壤）由屈服基底组成，一旦接触力超过屈服应力即变形流动。颗粒斜坡对双足系统尤其具有挑战性，因为足部交互会引发过度变形、向下流动和固-液态转变，将地形效应与机器人动力学耦合。
这一挑战部分源于缺乏高效的地形模型。现有颗粒地形模型如阻力力理论（RFT）、物质点法（MPM）和离散元法（DEM）要么计算密集、要么精度不足。大多数双足运动策略仍是"以机体为中心"的——将地形效应视为外部干扰。而生物系统通过肢体交互主动调节基底来成功运动。本文提出"以肢体为中心"的方法：利用足部形态调节地形响应。

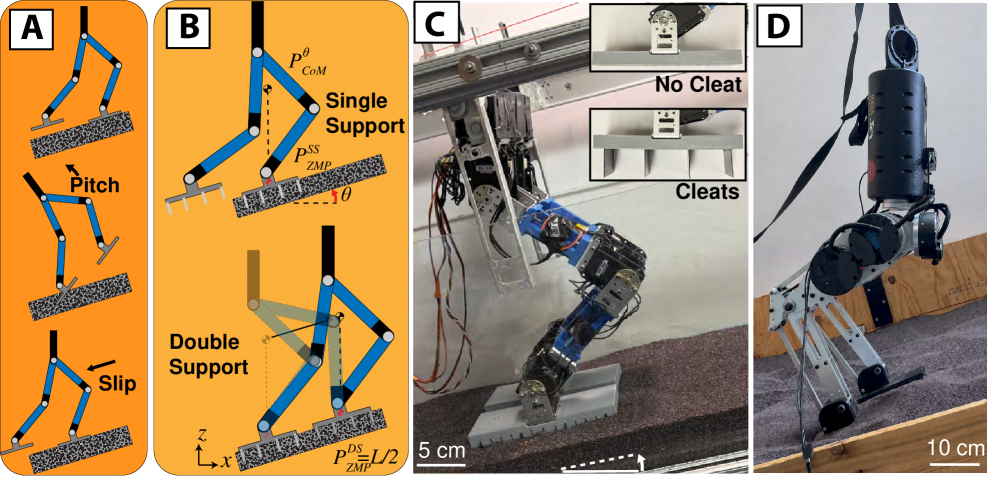

图1：钉状足形态概览。A）主要失败模式：俯仰和滑移。C）BLUEY 小型双足机器人。D）HECTOR 3D 自主双足机器人。
方法详解
实验平台与步态设计
使用 robophysical 双足平台 BLUEY（1.4kg），步态设计为最小化俯仰的准静态开环控制。在斜坡适应步态中，单支撑阶段约束质心运动以不产生踝关节力矩，质心前进在双支撑阶段完成。步态参数保持恒定：步幅 10cm、质心高度 18cm、步周期 1s。
钉状足参数化研究
钉状足由从足底垂直突出的刚性板组成。系统变化钉间距、钉深度和地形坡度，量化机器人滑移。关键发现：位移与钉间距呈非单调关系——稀疏间距（12cm）导致失败，有效间距（4cm）达到峰值位移，密集间距（1cm）性能下降。
在 20° 斜坡上：无钉达到命令位移的 6%（6cm/100cm），稀疏钉失败，有效钉达到 82%，密集钉达到 67%。有效间距的钉通过将交互力分散到足下均匀区域，维持基底应力在屈服阈值附近或以下，使颗粒基底呈现类固态响应。

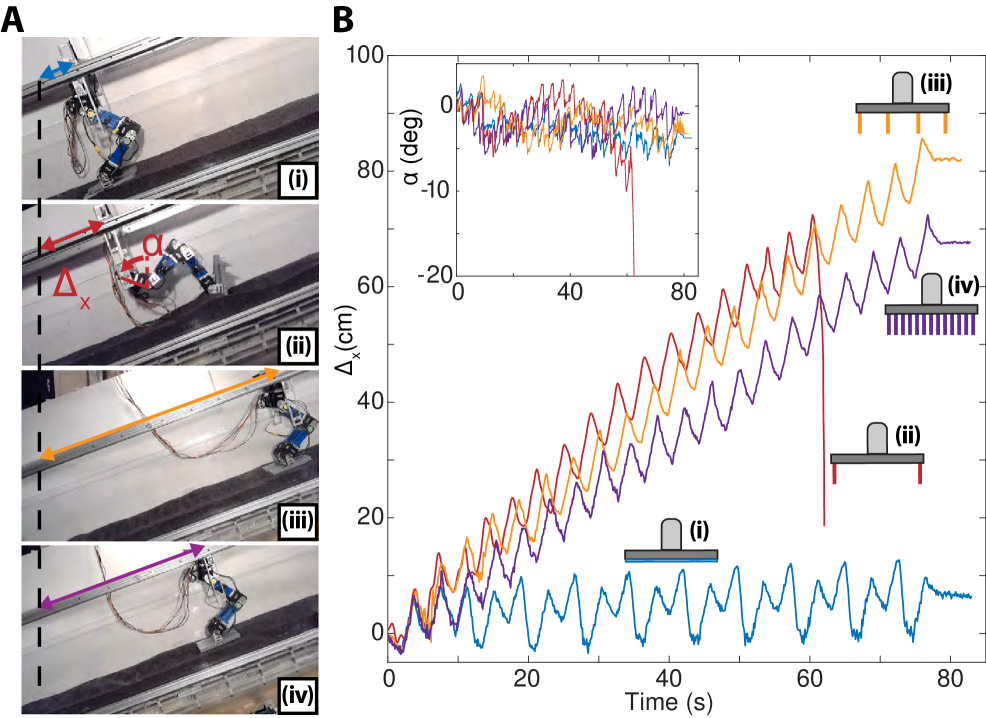

图2：BLUEY 在 20° 颗粒斜坡上用不同钉状足配置行走。(i) 无钉、(ii) 稀疏钉(12cm)、(iii) 有效钉(4cm)、(iv) 密集钉(1cm)。
颗粒侵入力学
钉-地形交互的有效性取决于颗粒力学的复杂行为。当钉插入颗粒介质时，法向阻力随深度近似线性增长：
$$F_\perp(z) = k_\perp \cdot z \cdot A_{plate}$$
其中 $k_\perp$ 为颗粒法向阻力系数，$z$ 为插入深度，$A_{plate}$ 为板面积。切向拖曳阻力在稳态阶段趋于恒定值 $F_\parallel^{ss}$，与法向应力和颗粒内摩擦角 $\phi$ 相关：
$$F_\parallel^{ss} = \mu_g \cdot F_\perp^{ss} = \tan(\phi) \cdot F_\perp^{ss}$$
其中 $\mu_g$ 为颗粒摩擦系数。有效间距通过增大有效接触面积 $A_{contact}$ 降低基底应力，同时通过更多钉的累加效应增大总牵引力 $F_\parallel^{total} = \sum_{i=1}^{n} F_{\parallel,i}$，其中 $n$ 为钉数量。
通过双板侵入和拖曳实验研究钉间距影响颗粒力学的机制。测量法向力 $F_\perp$ 和切向力 $F_\parallel$。在 1cm 间距下，水平和 20° 倾斜的峰值 $F_\perp$ 仅相差约 20%。在 5cm 间距下，峰值 $F_\perp$ 比密集配置低约 40%，且拖曳阻力更高。有效间距降低了每对板的力和累计插入阻力，使钉更容易完全放置。力平衡可表示为：
$$F_{net} = F_\parallel^{traction} - F_\parallel^{gravity} - F_\parallel^{drag}$$
其中 $F_\parallel^{traction}$ 为钉提供的切向牵引力，$F_\parallel^{gravity}$ 为重力沿斜坡分量，$F_\parallel^{drag}$ 为颗粒拖曳阻力。有效间距最大化了 $F_\parallel^{traction}$ 同时最小化了插入阻力。

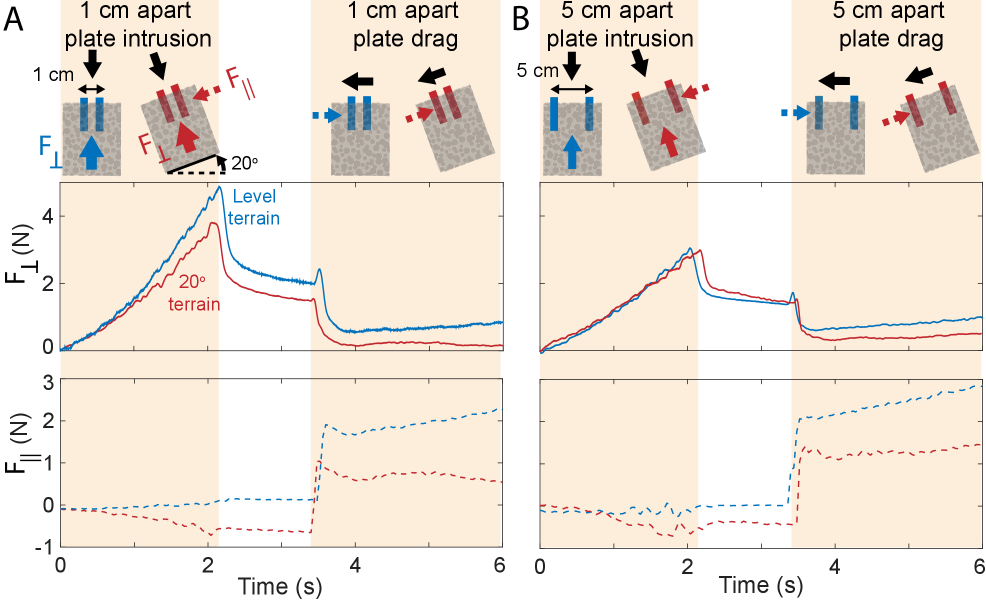

图5：双板侵入和拖曳实验。1cm 间距（A）和 5cm 间距（B）的法向和切向力。
可伸缩钉足设计
设计了电机驱动的钉伸缩机制，通过监测电机电流作为可穿透性代理：在刚性地面上电流为负（缩回钉），在颗粒介质中电流接近零（展开钉）。屈服应力条件可形式化为：
$$\sigma_{substrate} = \frac{F_{foot}}{A_{contact}} \leq \sigma_{yield}$$
钉间距对屈服条件的影响可通过应力分布模型理解。对于 $n$ 个间距为 $s$ 的钉，每个钉承受的力为 $F_i = F_{foot}/n$，基底应力为：
$$\sigma_{substrate}(s) = \frac{F_{foot}}{n(s) \cdot A_{plate} \cdot \eta(s)}$$
其中 $n(s)$ 为间距 $s$ 下的钉数量，$\eta(s)$ 为应力分散效率因子。当 $s$ 过大（稀疏）时 $n$ 小且 $\eta$ 低，导致局部应力超过 $\sigma_{yield}$；当 $s$ 过小（密集）时插入阻力增大。有效间距 $s^* = 4cm$ 在两者间取得最优平衡。其中 $F_{foot}$ 为足部施加的力，$A_{contact}$ 为有效接触面积。有效钉间距增大了 $A_{contact}$，使 $\sigma_{substrate}$ 保持在 $\sigma_{yield}$ 以下。可伸缩钉根据地形可穿透性调整深度 $d_{cleat}$：$d_{cleat} = f(I_{motor})$，其中 $I_{motor}$ 为电机电流。

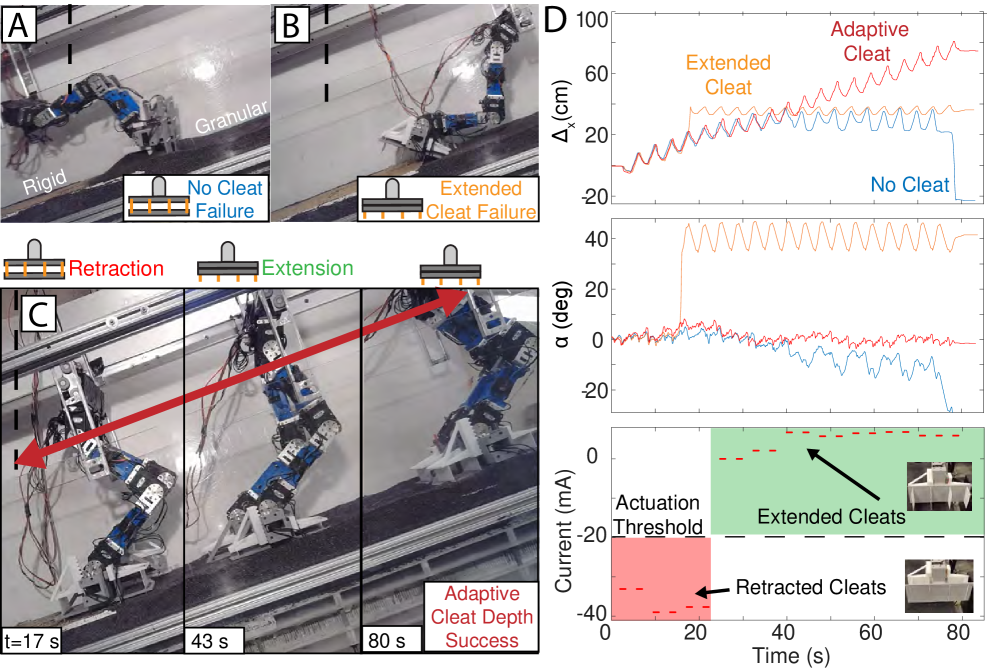

图6：可伸缩钉足实验。自适应钉深度控制使机器人在刚性和颗粒地形间成功转换。
flowchart TB
A["足部接触地形"] --> B{"电机电流检测
可穿透性判断"}
B -->|负电流: 刚性地形| C["缩回钉
d_cleat = 0"]
B -->|零电流: 颗粒介质| D["展开钉
d_cleat = 2.5cm"]
C --> E["刚性表面行走"]
D --> F["颗粒斜坡行走
有效间距 4cm"]
F --> G["分散交互力
维持 sigma < sigma_yield"]
G --> H["类固态基底响应
稳定行走"]
实验结果
系统变化钉深度、间距和坡度的热力图显示：在水平和 10° 斜坡上，几乎所有钉配置滑移率 0-10%（除 3cm 深密集钉在水平地面上失败）。在 20° 斜坡上，有效间距在所有深度下稳定行走，滑移随深度改善至 16%。在 30° 斜坡上，无钉持续下滑失败，稀疏钉全深度失败，有效钉随深度增加改善（滑移降至 35%）。
| 坡度 | 无钉 | 稀疏钉(12cm) | 有效钉(4cm) | 密集钉(1cm) |
|---|---|---|---|---|
| 水平 | ~10% | ~10% | ~5% | ~10%（3cm深失败） |
| 10° | ~10% | ~10% | ~5% | ~10% |
| 20° | 94%滑移 | 失败(深度<3cm) | 16%滑移 | 32-39%滑移 |
| 30° | 失败 | 失败 | 35%滑移 | 部分成功 |
表1：不同坡度和钉配置下的滑移率。有效间距(4cm)在所有坡度上表现最稳定。
PIV 可视化显示，稀疏钉在尾缘产生局部流化，导致后仰俯仰失败。有效钉将颗粒运动均匀分散到足下，PIV 矢量场显示类固态响应。密集钉在水平地面上未能完全穿透，但在更陡斜坡上因插入阻力降低而完全穿透。
| 力分量 | 1cm 间距 | 5cm 间距 | 差异 |
|---|---|---|---|
| 峰值 $F_\perp$（水平 vs 20°） | 差~20% | — | 密集钉两表面插入力相近 |
| 峰值 $F_\perp$（间距对比） | 较高 | 低~40% | 有效间距降低插入阻力 |
| $F_\parallel$ 稳态拖曳 | 较低 | 较高 | 有效间距提供更大牵引 |
表2：双板侵入实验力测量。有效间距在降低插入阻力的同时提供更大拖曳阻力（牵引力）。
从力学角度分析，有效钉间距的成功可归因于颗粒力链（force chain）网络的重分布。稀疏钉产生集中力链导致局部流化，而有效间距使力链网络均匀分散，形成更稳定的承载结构。这一机制在 PIV 可视化中体现为有效钉配置下颗粒速度场接近零（类固态响应），而稀疏钉配置下出现显著的局部流动。
HECTOR（15kg，无系绳 3D 双足）在 15° 颗粒斜坡上验证了原理可扩展性。无钉几步后失败，有效钉实现稳定动态运动。HECTOR 使用单刚体动力学 MPC 控制，命令速度 7.5cm/s。
局限性
- 实验规模和地形范围有限：BLUEY 实验在特定颗粒材料（罂粟籽，体积分数约 58%）上进行，其他颗粒材料（如沙、泥土）的泛化能力未验证。
- 钉深度调整机制有限：可伸缩钉仅基于电机电流的二值判断（刚性 vs 颗粒），无法处理中间可穿透性或混合地形。
- HECTOR 验证坡度有限：大规模验证仅在 15° 斜坡上进行，未测试更陡坡度（20-30°）的可扩展性。
总结与展望
本文提出了"以肢体为中心"的双足运动范式——通过足部形态调节地形响应而非仅控制机体运动。钉状足的有效间距（4cm）通过分散交互力维持基底应力在屈服阈值附近，使颗粒呈现类固态响应，实现 30° 颗粒斜坡上的稳定行走。可伸缩钉足设计根据地形可穿透性自适应调整，在刚性和颗粒地形间无缝转换。HECTOR 上的验证证明了原理从 1.4kg 到 15kg 的可扩展性。
这一工作将颗粒地形力学（terradynamics）融入足式机器人设计和控制，为流动地形上的鲁棒运动提供了机制基础。未来可探索更多颗粒材料类型、更复杂的混合地形以及闭环感知驱动的钉深度控制。
金句：与其让机器人对抗流动的地形，不如让它的脚去"塑造"地形——正确的钉间距不是刺得更深，而是让每一步踩出的地基保持"固态"。
