Odin:分布式点云神经渲染的基元级同步

Odin：基于图元级同步的分布式点云神经渲染训练系统

论文：Odin: Primitive-Level Synchronization for Distributed Point-Based Neural Rendering
链接：arXiv:2607.19893　|　基准：MipNeRF360 / Tanks&Temples / DeepBlending / MatrixCity　|　管线：3DGS / TamingGS / DashGS / 2DGS

一句话总结：用图元级同步替换全局屏障，通过提前调度器利用稳定局部性和阶段顺序识别低冲突重叠窗口，运行时验证图元发布后再让后续工作观察可变状态，在4个PBNR管线13个场景上平均提速1.22倍，64 GPU上最高1.89倍。

研究背景与动机

基于点云的神经渲染（PBNR），以 3D Gaussian Splatting 及后续方法为代表，正成为具身智能和世界模型的基础算法族。它从多视角观测重建显式可训练的 3D 场景状态，每个相机视角通过渲染、反向传播和更新仅可见图元来训练。在系统层面，PBNR 遵循张量训练执行模型：GPU 内核操作对齐的图元属性和优化器状态张量。语义上，每个视角仅读写图元索引的稀疏、视角相关子集。这产生了常规逐层神经网络中不存在的系统不匹配：依赖单元是图元索引，但当前分布式 PBNR 通常通过全局任务或迭代级屏障发布更新。

结果是一个后继视角可能被迫等待其可观测范围之外的图元更新。随着大场景需要分布式训练、优化渲染器减少每视角计算，全局任务或迭代级屏障越来越多地将同步而非渲染置于关键路径上。现有系统优化 PBNR 状态和视角运行的位置，但不优化图元更新何时对后续视角可见——它们决定图元和视角在哪里运行、多少状态移动，但剩余交换仍通过粗粒度任务或迭代级屏障可见。

Odin 的核心思路：用图元级同步替换全局屏障。提前调度器利用稳定局部性和阶段顺序识别低冲突重叠窗口，运行时验证图元发布后再让后续工作观察可变状态。提供质量优先路径（保持同步训练可见性）和吞吐量优先路径（利用重叠和梯度证据仅允许小而低影响的延迟读取）。

从相关工作看，分布式 PBNR 系统主要优化状态和工作驻留位置。CityGaussian、VastGaussian、分层 3DGS 和 DOGS 用空间分解、层次或分块共识减少内存压力和通信；Grendel 分区参数并使用混合并行。Gaian 是精神上最接近的工作——利用基于点的可微渲染访问模式进行局部性感知的点放置和图像到 GPU 分配。Odin 使用相同的广泛特性——局部化图元访问——但针对不同边界：放置决定图元和视角在哪里运行、多少状态移动，Odin 决定待定图元更新何时在后续状态读取时可见。通用分布式训练系统通过集体调度、层或张量重叠或流水线阶段隐藏通信，但假设显式神经网络边界。PBNR 具有浅阶段结构和可变图元集，其活跃范围依赖视角相关数值状态，因此相关冲突边界位于暴露抽象之下。

方法详解

1. 相对局部性图（RLG）

核心抽象是相对局部性图——加权无向图 $\mathcal{R}=(\mathcal{V},\mathcal{E},w)$，其中顶点 $v_i\in\mathcal{V}$ 代表训练数据项（PBNR 中的输入视角），$\mathcal{E}$ 存储保留的局部性边，$w_{ij}$ 是视角 $i$ 和 $j$ 之间的相对耦合分数。权重越大表示预期争用越强。RLG 是阶段任务图和渲染器自动微分图之外的额外调度输入：它用稳定可更新的局部性证据对重叠机会排序，运行时验证可见性。

Odin 从物理重要性先验——稳定共可见性——构建提前 RLG。使用 SfM 轨迹：重复共享轨迹的观测可能访问相关场景内容。设 $\mathcal{P}_i$ 为数据项 $i$ 关联的 SfM 轨迹集，若 $\mathcal{P}_i\cup\mathcal{P}_j$ 非空，用 Jaccard 相似度定义边权：

$$w_{ij}=\frac{|\mathcal{P}_{i}\cap\mathcal{P}_{j}|}{|\mathcal{P}_{i}\cup\mathcal{P}_{j}|}$$

若并集为空则 $w_{ij}=0$，依赖运行时验证而非将这对视为已证独立。这比粗粒度几何更选择性，比追踪的图元访问图更稳定。

图1：Odin 用图元级同步替换全局屏障，提前调度器识别低冲突重叠窗口，运行时验证发布安全性。

2. 阶段任务图与逻辑分区

除 RLG 外，Odin 使用 PBNR 训练管线的现有阶段任务图——记录合法阶段顺序（范围提取、预处理、渲染、反向、通信、优化器更新、必需屏障）。这是粗执行脚手架而非渲染器内的张量级自动微分图。逻辑分区（LP）将 RLG 分为 $K$ 个逻辑组（调度箱而非状态分片或设备所有者），好的分区平衡组、组内保持强耦合、组间留弱边。$K$ 控制静态数据调度的组间轮换粒度。

3. 静态数据调度与异步调度

静态数据调度（SDS）安排任务单元顺序，使弱耦合区域转换出现在重叠机会附近。静态异步调度（SAS）在阶段任务图上放置候选重叠窗口，标记通信可在后续验证点之前启动的位置。输出记录区域分配、任务单元顺序、候选重叠窗口和验证点——这不是最终可见性决策，图执行稍后会调度就绪工作并验证、细化或延迟每个计划窗口。

4. 图执行：Shadow Graph 与动态验证

图执行是共享张量状态的动态对应物：通过 Shadow Graph 执行重叠单元，通过动态数据调度细化就绪单元分派，通过动态异步调度在状态观察前重新验证计划窗口。动态数据调度（DDS）减少短期不平衡；动态异步调度（DAS）在后续工作观察可变状态前验证图元发布——若当前范围不支持计划重叠，DAS 插入缺失的图元级同步作为流依赖并延迟消费者直到生产者发布完成。因检查在消费者观察冲突状态前运行，纠正无需回滚或内核重执行，仅减少计划重叠。

5. RLG 构建策略对比

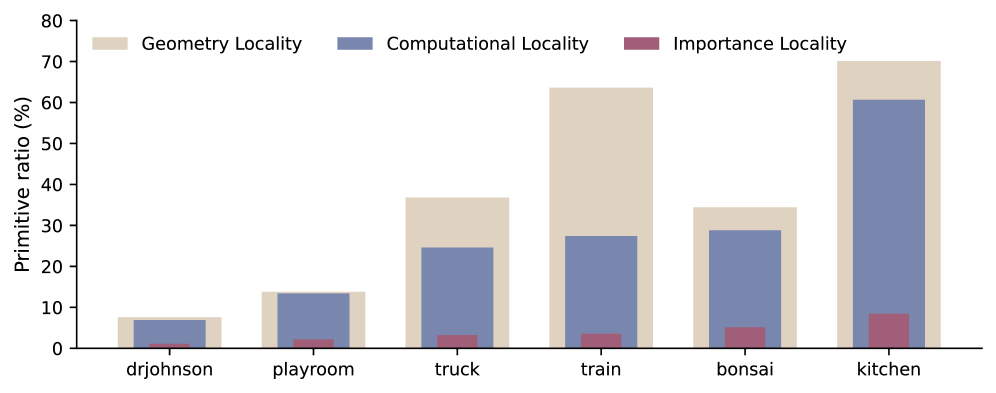

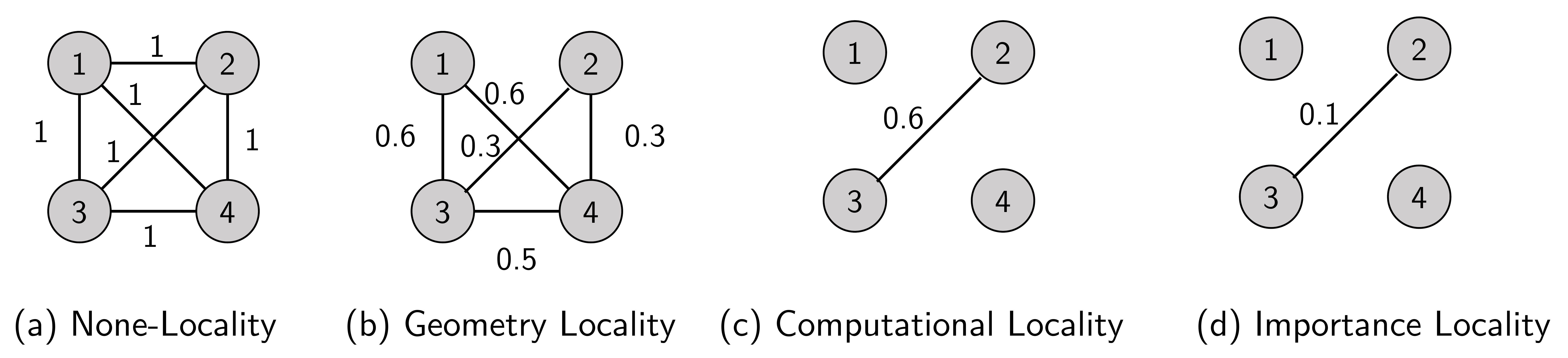

RLG 构建是设计选择而非直接查找。论文比较三种策略：基于几何的 RLG 从投影重叠或所有者区域元数据构建，廉价、早期、适合保守范围，但对一般 PBNR 过粗——重叠投影区域可能对应不同表面、遮挡或弱共享图元，使图密集并丢弃有用重叠窗口。基于计算的 RLG 遵循检查器-执行器模式：先追踪或预运行可见性和图元访问，再针对具化的依赖图调度——它忠实但作为提前 RLG 不切实际：追踪昂贵、在有用重叠窗口之后到达、随图元移动而过时。基于重要性的 RLG 不仅排序两视角是否重叠，还排序重叠是否可能重要——梯度提供一种数值信号，合成、遮挡和透射使一些非零图元重叠占主导而另一些很弱。Odin 从 SfM 轨迹构建提前 RLG，比粗几何更选择性、比追踪图元访问图更稳定。后续实现的活跃度和梯度证据可刷新转换分数——过时边降低调度质量而非质量优先安全性，因图执行在状态观察前验证计划重叠。

graph TD
  A[SfM 轨迹 → RLG 构建] --> B[逻辑分区 LP: K 个逻辑组]
  B --> C[静态数据调度 SDS: 安排任务单元顺序]
  C --> D[静态异步调度 SAS: 放置重叠窗口]
  D --> E[Shadow Graph 执行重叠单元]
  E --> F[动态数据调度 DDS: 细化分派]
  F --> G[动态异步调度 DAS: 验证发布]
  G -->|验证通过| H[后续工作观察状态]
  G -->|验证失败| I[插入图元级同步延迟消费者]
  style D fill:#f5a623,stroke:#b97316,color:#fff
  style G fill:#4a90d9,stroke:#2c5f8a,color:#fff
  style H fill:#7ed321,stroke:#4a8a14,color:#fff

实验结果

整体加速与质量保持

在 8 GPU 上跨 4 个 PBNR 管线和 13 个非城市场景，Odin 平均提速 1.22 倍，隐藏 82% 关键路径等待。所有 PSNR、SSIM 和 LPIPS 聚合增量保持在 $\pm 1\%$ 报告带内。在 MatrixCity 混合并行案例研究扩展到 64 GPU 时，Odin 相对 Grendel 提速最高 1.89 倍（32 GPU 时 1.27 倍），不改变渲染器内核、优化器、训练预算或模型容量。

配置	基线	+ Odin	加速比
8 GPU DDP (truck)	PyTorch DDP	PyTorch+Odin	7.6× (接近理想8×)
8 GPU MP 平均	Grendel	Grendel+Odin	1.22× 平均
32 GPU MP (MatrixCity)	Grendel	Grendel+Odin	1.27×
64 GPU MP (MatrixCity)	Grendel	Grendel+Odin	1.89×

质量保持与吞吐量优先分析

图15评估默认吞吐量优先设置（$K=4,\tau=0.2$），所有 PSNR、SSIM 和 LPIPS 聚合增量在 $\pm 1\%$ 报告带内。这符合准入规则：延迟读取限于小非零重叠范围和弱生产者梯度更新，通常对应 PBNR 合成和遮挡下的非主导交互。质量优先路径在延迟读取不可接受时是保守选择。

图2：重建质量。所有指标增量在±1%报告带内，证明图元级同步不损害重建质量。

开销与 Shadow Graph

提前调度器对生产规模捕获是轻量的：50000 张图像图构建和调度编译仅 9.45 秒。Shadow Graph 避免完整逻辑状态复制——额外内存随 $K$ 几乎平坦，每操作开销比基于复制的替代方案低最多 257 倍。质量优先回退测试中，稀疏的 playroom/drjohnson 仅拒绝 1.3% 和 0.8% 的计划重叠，而密集的 kitchen 拒绝 98.6% 并回到 $1.00\times$——失败预测变为图元级同步而非回滚或重执行。

消融实验

消融组件	影响	结论
移除 SAS	增益大幅消失	屏障移除和通信-计算重叠是加速主要来源
移除 SDS	性能下降	有用重叠依赖弱耦合转换排列
移除 DDS	短期不平衡增加	动态分派是互补的
移除 DAS	局部性预测过时风险	运行时验证保护计划
无分区 HOGWILD	吞吐量和质量均损失	反对简单异步解释

图18消融表明移除 SAS 基本移除增益，确认屏障移除和通信-计算重叠是加速主要来源。移除 SDS 也损害性能因为有用重叠依赖弱耦合转换排列。动态组件互补：DDS 减少短期不平衡，DAS 保护计划免受过时或不准确局部性预测。无分区异步控制丢失吞吐量和质量，反对简单的 HOGWILD 式解释。完整 Odin 是协调设计而非单一规则。

图3：运行时分解。Odin 隐藏 82% 关键路径等待，而非减少原始字节数。

调度参数敏感性与开销

吞吐量定义为 $ ext{throughput}=rac{N_{ ext{iter}}\cdot B}{T_{ ext{wall}}}$，其中 $N_{ ext{iter}}$ 为迭代数，$B$ 为全局批量，$T_{ ext{wall}}$ 为墙钟时间。图14显示增大 $K$ 或 $ au$ 可扩大可调度区域但回报非单调——逻辑区域太少使耦合视角相邻，太多则碎片化调度并增加活跃状态压力。默认设置 $K=4, au=0.2$ 在主结果中不变使用。表3的提前开销对生产规模捕获轻量：1000 张图像仅 0.013 秒，50000 张 9.45 秒，主要工作是逆轨迹到图像映射，调度本身开销很小，这一一次性成本在训练中摊销。Shadow Graph 避免完整逻辑状态复制——图16显示额外内存随 $K$ 几乎平坦，每操作开销比复制替代方案低最多 257 倍。

从实验设计的严谨性看，Odin 的评估覆盖了多个维度：四种代表性 PBNR 管线（3DGS、TamingGS、DashGS、2DGS）确保方法不依赖特定表示；13 个非城市场景覆盖室内、室外360度、物体尺度等多种类型；DP 和 MP 两种并行模式验证了方法的通用性；MatrixCity 64 GPU 扩展性测试展示了大规模场景的增益趋势。所有比较使用相同的渲染器内核、优化器、密集化/剪枝调度、全局批量、训练迭代、通信后端和质量检查点——Odin 仅改变任务单元排序、准入、验证和发布，不改渲染器数学或模型容量。这种严格的控制变量设计确保了加速归因于同步边界的改变而非其他因素。消融实验进一步将增益分解到各组件：SAS 贡献最大（屏障移除和通信-计算重叠），SDS 次之（弱耦合转换排列），DDS 和 DAS 互补（分派细化和发布验证），无分区 HOGWILD 反而损失性能和质量——这证明 Odin 是协调设计而非简单异步。

The relative locality graph is defined as $\mathcal{R}=(\mathcal{V},\mathcal{E},w)$ where $\mathcal{V}$ is the vertex set, $\mathcal{E}$ is the edge set, and $w$ is the weight function.

$$ \mathcal{R}=(\mathcal{V},\mathcal{E},w) $$

The importance-based edge weight is the Jaccard similarity of point sets:

$$ w_{ij}=\frac{|\mathcal{P}_{i}\cap\mathcal{P}_{j}|}{|\mathcal{P}_{i}\cup\mathcal{P}_{j}|} $$

The scheduling priority score for vertex $v$ given previous set $U_{\mathrm{prev}}$:

$$ s(v\mid U_{\mathrm{prev}})=\sum_{u\in U_{\mathrm{prev}}}w_{uv} $$

Throughput is measured as iterations times batch size over wall-clock time:

$$ \text{throughput}=\frac{N_{\mathrm{iter}}\cdot B}{T_{\mathrm{wall}}} $$

局限性

范围与回退：Odin 要求在状态观察前有保守的图元范围、通信/更新后的发布点以及晚期活跃 ID 和梯度证据。若这些信号不可用，或结构突变、密集场、全局正则化器或无版本可变候选选择占主导，Odin 会扩大范围或同步受影响阶段。

分析判断：Odin 不替代分区、稀疏交换或渲染器优化——Gaian 和 Grendel 决定图元和视角在哪里运行，Odin 决定待定图元更新何时在状态读取时可见。RLG 基于 SfM 轨迹构建，对无 SfM 输入的场景适用性受限。质量优先路径在密集场景中可能回退到接近完全同步（如 kitchen 拒绝 98.6%），此时增益有限。吞吐量优先的准入参数 $\tau$ 和逻辑区域数 $K$ 需调优，虽默认值在多数场景有效。Shadow Graph 虽避免完整复制但仍引入额外内存和操作开销。方法的适用性限于具有读写范围、发布点和晚期细化证据的显式可变状态工作负载类——密集全到全状态、隐藏可变内核状态或不可避免的全局正则化仍保持保守。

总结与展望

Odin 证明全局屏障不是分布式 PBNR 的固有属性。图元级发布、静态局部性规划、运行时验证和 Shadow Graph 暂存平均提速 1.22 倍，相对 Grendel 最高 1.89 倍，不改变内核、优化器、预算或模型容量。核心洞察是将"何时发布"从"在哪里运行"解耦——现有系统优化位置和交换量，Odin 优化时序。从更广泛的角度看，Odin 针对的是工作负载类而非单一应用：具有读写范围、发布点和晚期细化证据的显式可变状态。这解释了为何同一机制跨 3DGS、2DGS、TamingGS、DashGS、DP 和 MP 适用而不改渲染器内核或优化器数学，也指向在线重建、神经建图和对象/体素/地图级世界模型等稀疏显式状态 AI 系统的更广方向。

Odin 针对工作负载类而非单一应用的特性也指向更广方向——在线重建、神经建图和对象/体素/地图级世界模型等稀疏显式状态 AI 系统可受益于图元级同步范式。这些系统共享 PBNR 的核心特征：显式可变状态、读写范围、发布点和晚期细化证据。将“何时发布”从“在哪里运行”解耦的思想可推广到任何具有稀疏依赖结构的分布式可变状态系统，为未来稀疏显式状态 AI 的分布式训练提供了新方法论基础与重要的工程参考价值，值得在更多场景中持续深入探索与验证推广实践，推动相关技术走向更成熟的应用。

全局屏障不是分布式渲染的宿命——当依赖单元是图元索引而非层时，同步也应在图元级别发生。把"何时可见"从"在哪里运行"中解放出来，是 Odin 对分布式 PBNR 的核心贡献。
