机器人关节模组选型全指南：谐波、行星、RV、摆线与准直驱，头部厂商调研与不同体重机器人配置方案
机器人关节模组到底该怎么选？本文基于 RobotWorld 知识库 200+ 款关节模组/减速器条目、对 Harmonic Drive、Nabtesco、绿的谐波、来福、雷赛智能、意优科技、零差云控、捷昌驱动、CubeMars、因克斯等头部厂商的产品调研，以及对特斯拉、宇树、优必选、智元、傅利叶供应链的逐条核查，系统梳理谐波/行星/RV/摆线/准直驱 QDD 五条传动路线的性能与成本对比，给出按关节扭矩分档的模组产品速查（0.5~200 N·m），并按机器人重量分档（≤25kg 小型 / 30~55kg 中型 / 60~100kg 大型）给出完整配置方案与避坑指南。
引言：关节模组，机器人的"肌肉-肌腱"系统
如果把电机比作机器人的"肌肉"，那减速器就是"肌腱"——它把电机的高转速转化为低速大扭矩，决定了关节能否精准、稳定地完成每一次运动。选错传动路线，整台机器人从源头上就失去了精准执行指令的能力。
在工业机器人成本构成中，减速器约占 30%，是成本占比最高的核心零部件。而人形机器人的减速器用量远高于传统工业机器人（单台 2~6 台）：一台 28~42 个旋转关节的人形机器人，减速器数量几乎与电机数量一致。这意味着关节模组的选型同时是性能问题和成本问题——单关节传动成本若压不进 1500 元以内，整机的传动成本就会突破 6~8 万元，占 BOM 的 30%~40%。
本文基于 RobotWorld 知识库中 200+ 款关节模组/减速器条目、对头部关节模组与减速器厂商（Harmonic Drive、Nabtesco、绿的谐波、来福、雷赛智能、意优科技、巨蟹智能、零差云控、捷昌驱动、CubeMars、因克斯、达妙等）的产品调研，对特斯拉、宇树、优必选、智元、傅利叶等头部机器人公司供应链的逐条核查，以及行业研报与公开资料（雪球/东方财富供应链拆解、高工机器人产业研究院、CSDN 拆解等），系统回答一个问题：机器人关节模组到底该怎么选？谐波、行星、RV、摆线各该放在哪个关节？不同体型的机器人该怎么配？
四大传动路线总览
机器人关节传动目前有四条主流路线，外加一条正在快速崛起的"准直驱"（QDD）思路。先看一张总览表：
| 路线 | 单级减速比 | 背隙精度 | 传动效率 | 寿命 | 成本档位 | 典型适用部位 |
|---|---|---|---|---|---|---|
| 谐波减速器 | 50~320 | ≤1 arcmin（高精 10~20 arcsec） | 70%~90% | 6k~10k h | 较高 | 腕、前臂、手、踝、小臂 |
| 行星减速器 | 3~10（多级可到 100） | 3~8 arcmin（精密级 ≤3） | 95%~97% | >20k h | 最低（单级几百元） | 髋、膝等低比 QDD 大关节 |
| RV 减速器 | 30~260 | ≤1 arcmin | 85%~92% | 20k~30k h | 最高 | 基座、大臂、肩等重载部位 |
| 摆线针轮（纯摆线） | 11~87 | 1~3 arcmin | 90%~94% | 高 | 中高（国产约日系 50%） | 大扭矩紧凑关节、机座 |
| 准直驱 QDD | 4~10 | 取决于编码器 | >95% | 高 | 低 | 踝、髋、膝等力控交互关节 |

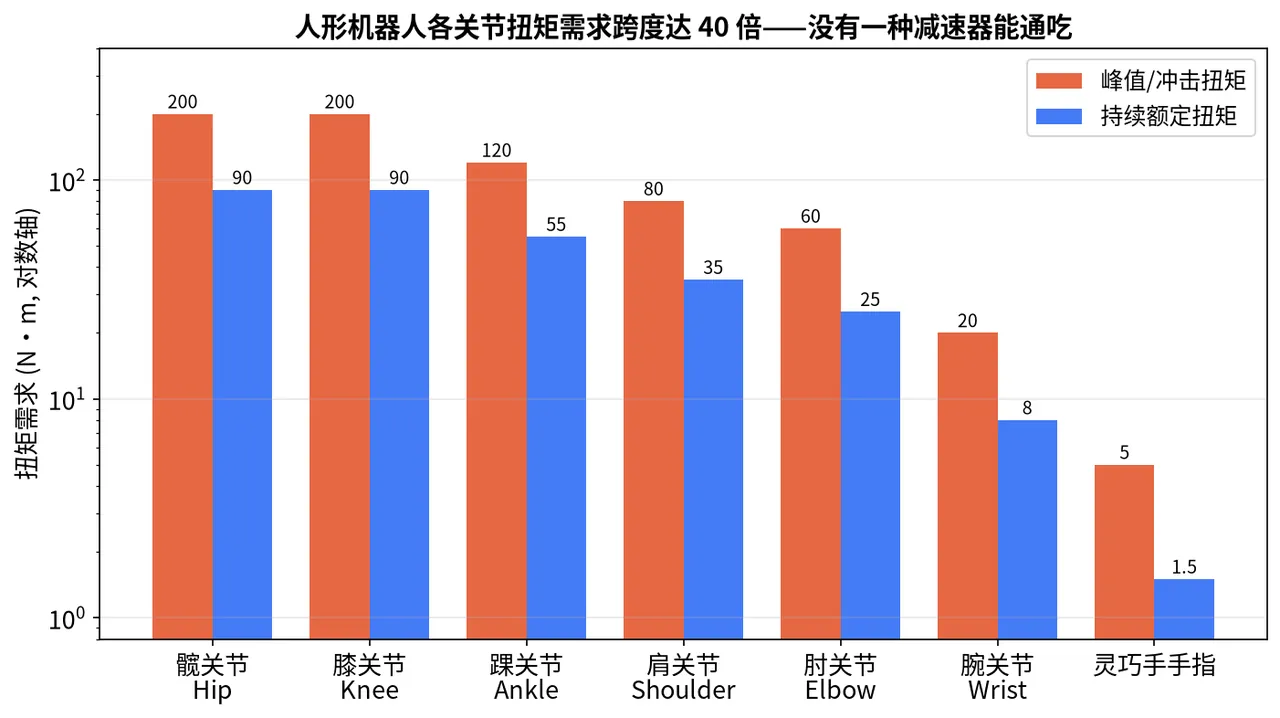

行业流传的选型口诀是：精密轻载选谐波，中载动态抗摔选行星，重载承重选 RV。但人形机器人的关节扭矩需求从灵巧手的 0.5 N·m 横跨到髋关节冲击的 200 N·m，跨度达 40 倍——没有任何一种减速器能通吃，真实工程必然是"分关节混搭"。
核心性能横向对比

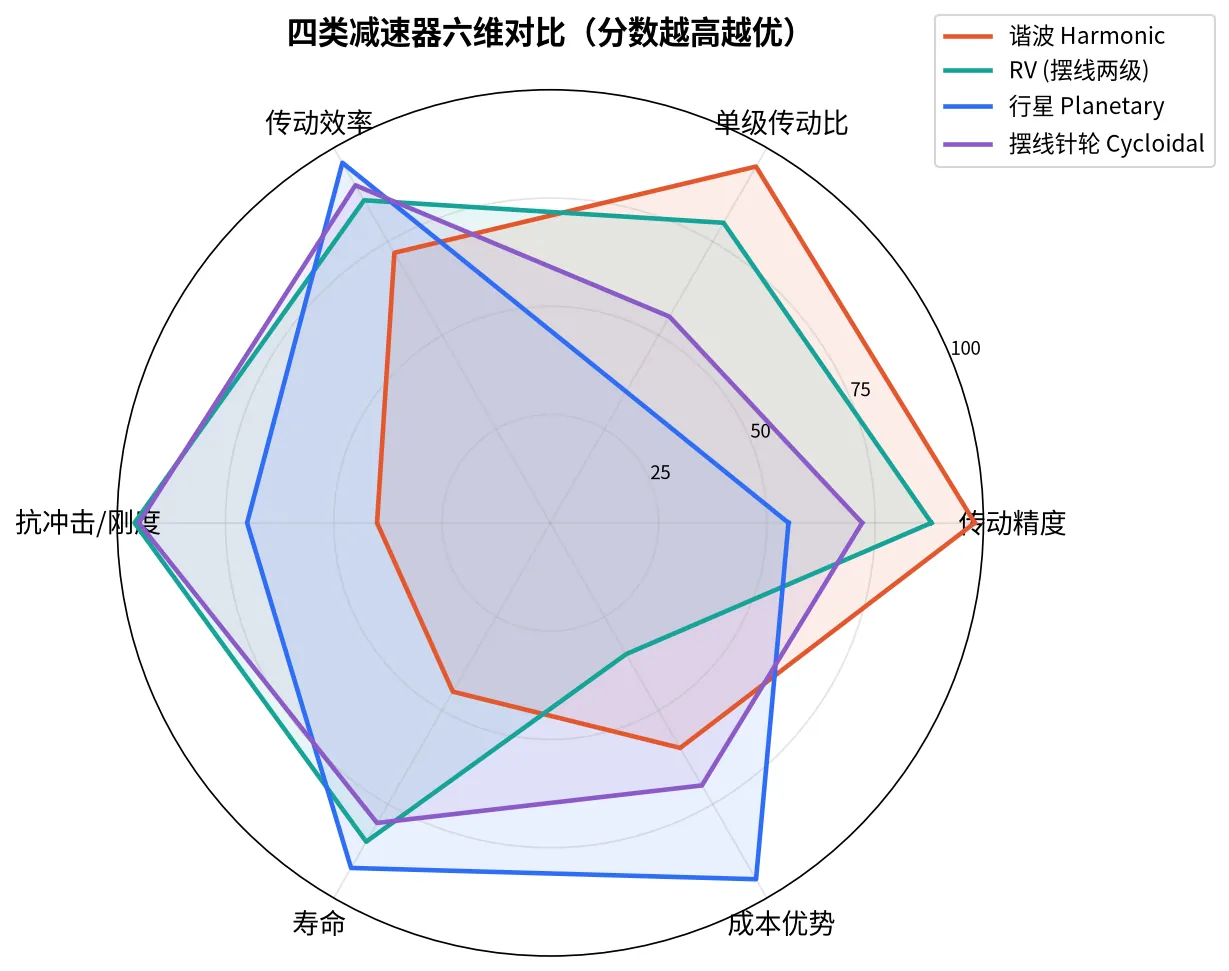

把四条路线放到同一张雷达图上，各自的长板与短板一目了然：
| 维度 | 谐波 | 行星 | RV | 备注 |
|---|---|---|---|---|
| 背隙 | <1 arcmin | 3~5 arcmin | 1~2 arcmin | 谐波零背隙是原理性的（柔轮多齿同时啮合） |
| 常用减速比 | 50~160 | 3~10/级 | 30~200 | 谐波单级即可做到 100+，行星需多级串联 |
| 扭转刚度 | ~1×10⁴ N·m/rad | ~3×10⁴ | ~5×10⁴ | RV 双级支撑结构刚度最高 |
| 精度寿命 | 8k~10k h | 15k~20k h | 20k~30k h | 谐波柔轮疲劳导致精度随时间衰减 |
| 成本指数 | 1.5 | 1.0 | 2.0 | 以单级行星为基准 1.0 |
数据来源：GB/T 30819-2014《机器人用谐波齿轮减速器》、GB/T 37718-2019《机器人用精密摆线针轮减速器》、GB/T 41400-2022《机器人用精密行星齿轮减速器》及行业公开对比测试。三个国标恰好覆盖了谐波、摆线（RV）、行星三大路线——选型验收时可以直接引用对应国标作为检验依据。
人形机器人的特殊约束
工业机器人选型只看"扭矩-精度-寿命"三角，人形机器人还要叠加四个更苛刻的约束：

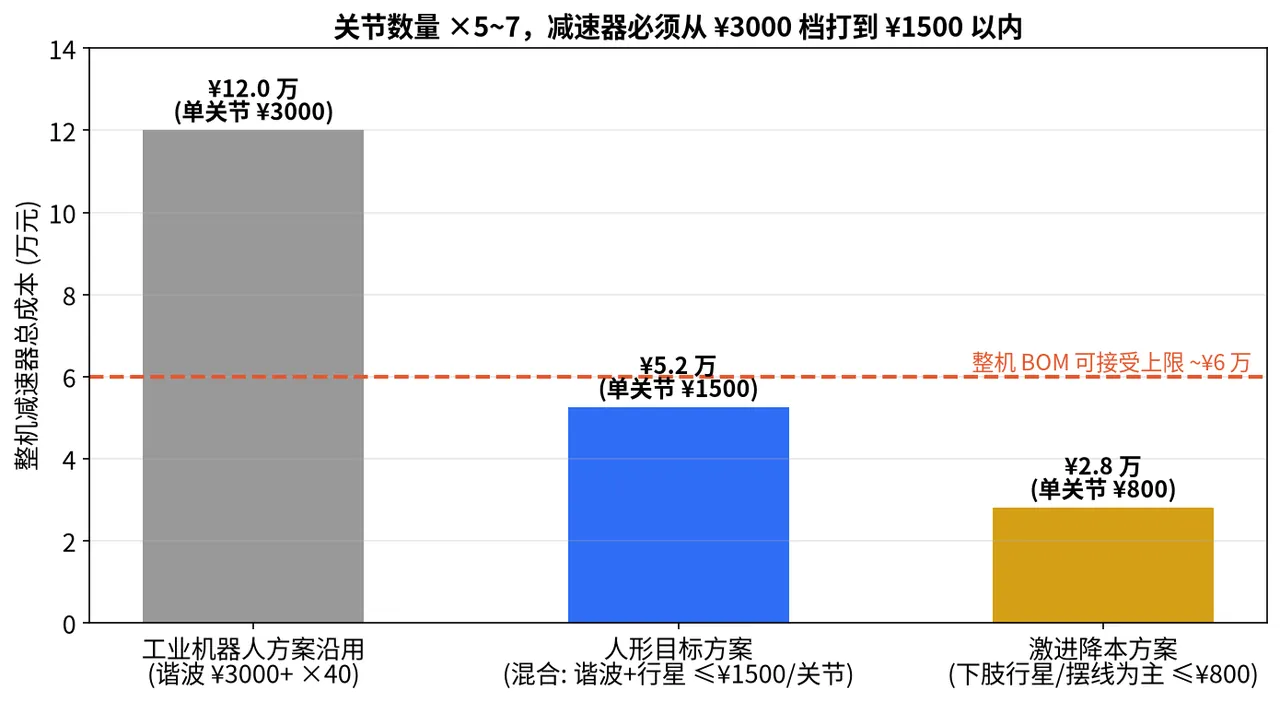

1. 关节数量 ×5~7，成本必须腰斩
六轴工业机器人 6 个关节，单台减速器用量 2~6 台；人形机器人 28~42 个旋转关节。若沿用工业级谐波（单价 3000 元以上），整机传动成本直接突破 10 万元。行业的目标价是 单关节 ≤1500 元，激进方案（下肢行星/摆线为主）压到 800 元以内。谐波的实际降本轨迹很陡：绿的谐波单价已从 2019 年的约 ¥8000 降至 2024 年的约 ¥3500，行业量产目标价已到 ¥500~800：
2. 每一克重量都要算计
主流人形机器人自重 55~80 kg。据工信部电子五所的测算，整机每减重 1 kg，续航可提升约 3%~5%。关节模组是机器人上分布最广的重量来源——40 个关节每个省 100 g，就是 4 kg 的续航红利。这也是中空轴设计（走线从轴心穿过）流行的原因：省掉外部线槽，间接省结构重量。
3. 冲击载荷与力控需求
行走、跑步、落地时，髋/膝关节要承受约 200 N·m 量级的瞬时冲击；踝关节还需要良好的反驱性来做力控落地缓冲。谐波的柔轮在反复冲击下寿命显著缩短，这正是下肢大关节不敢全用谐波的核心原因。
4. 精度要求其实可以放宽
一个反直觉的结论：如果整机装配与补偿算法能保证末端定位 ±1 mm，单关节背隙要求可以从工业级的 <1 arcmin 放宽到 3 arcmin 左右。这意味着人形机器人不必为每个关节支付工业级精度溢价——行星减速器"够用"的精度假设由此成立。
四大路线详解
谐波减速器：精密轻载的"灵巧之手"
谐波减速器由波发生器、柔轮、刚轮三个核心部件组成，通过柔轮的弹性变形传递运动。单级减速比 50~320，背隙可控制在 10 弧秒以内，体积小、重量轻、零背隙——这些特性让它成为精密轻载关节的事实标准。
致命短板：柔轮在运动中不断弹性形变，易疲劳，长期重载或冲击工况下寿命显著缩短；随使用时间增长，运动精度逐渐衰减。此外高速输入时效率会明显下降（部分工况 70% 出头），发热集中。
最佳场景：机器人小臂、腕部、手部、踝部等对精度和灵活性要求高、负载较轻的关节。市场格局上，日本 Harmonic Drive（哈默纳科）占全球约 51%~60% 份额，国产以绿的谐波为首（2025 年谐波减速器销量 42.5 万台，同比 +72.5%，全球份额约 12%~15%），来福、大族等紧随其后。绿的 LCS/LCSG 杯型系列额定扭矩覆盖 4~969 N·m，减速比 30~160，背隙 ≤10 arcsec；来福 FH 系列中空轴谐波主打人形的"走线友好"场景。
行星减速器：中载动态的"实用之选"
行星减速器由太阳轮、行星轮、内齿圈构成，单级减速比 3~10（多级串联可到 100），传动效率高达 95% 以上，结构紧凑、承载力强，且成本优势明显——单级行星减速器价格只要几百元，是所有路线里最便宜的。
主要局限：单级减速比偏小，普通级背隙 3~8 arcmin，冲击工况下精度衰减较快。但"精密级"行星（研磨齿+预紧消隙）可以做到 ≤3 arcmin，代价是价格上浮 2~3 倍。
最佳场景：对成本敏感、精度要求适中的中载频繁摆动位置。人形机器人下肢正大量采用行星减速器——宇树、智元等头部玩家的髋/膝大关节，以及 CubeMars AK 系列、因克斯 EC-A 系列等主流关节模组，大量使用 9:1~48:1 行星方案。德国 Neugart（PLE 经济型/PSNpro 精密型）是国际行星减速器的标杆。
RV 减速器：重载承重的"力量担当"
RV 减速器由前级行星齿轮+后级摆线针轮两级组成，传动效率 85%~90%，疲劳强度、刚度、寿命都是四大路线中最强的，精度稳定性也好——不会像谐波那样随时间显著衰减。
明显短板：质量大、尺寸大、结构复杂、价格最高（成本指数约 2.0）。六轴工业机器人通常采用"2 个 RV + 4 个谐波"的经典组合——RV 放在基座和大臂，谐波放在小臂和腕部。市场格局上，日本 Nabtesco（纳博特斯克）占全球约 52%~60% 份额，但其在中国市场的份额已从 2024 年的 52.3% 降至 2025 年的 42.7%；国产双环传动（中国市场份额约 12.5%~15%，国产 RV 第一）、秦川机床、环动科技、中大力德的 RV 产品价格约为日系的 60%~70%，正在加速替代。人形机器人中 RV 目前应用较少，但行业正在研发轻量化微型 RV 以适应人形需求。
摆线针轮（纯摆线）：被低估的高扭矩密度选手
摆线针轮减速器与 RV 同源（RV 的后级就是摆线针轮），但做成单级独立产品：减速比 11~87，背隙 1~3 arcmin，效率 90%~94%。它的核心优势是极端的扭矩密度和抗过载能力——多齿同时啮合让它可以承受 5 倍以上的瞬时过载，住友（Sumitomo）Fine Cyclo A 系列额定扭矩覆盖 785~24000 N·m，是重载场景的天花板。
斯洛伐克 SPINEA（Timken 旗下）的 TwinSpin T 系列把摆线减速器与交叉滚子轴承一体化，额定 37~2940 N·m、减速比 33~191，急停扭矩可达额定的 5 倍；其 DriveSpin DSH 中空摆线执行器（额定 18~420 N·m，中空孔 8~40 mm）直接瞄准人形大关节。国产方面，中大力德、江苏泰隆的摆线产品价格约为日系 50%，性价比突出。摆线的短板是精度略逊谐波、加工门槛高，目前在人形上属于"正在起量"的路线。

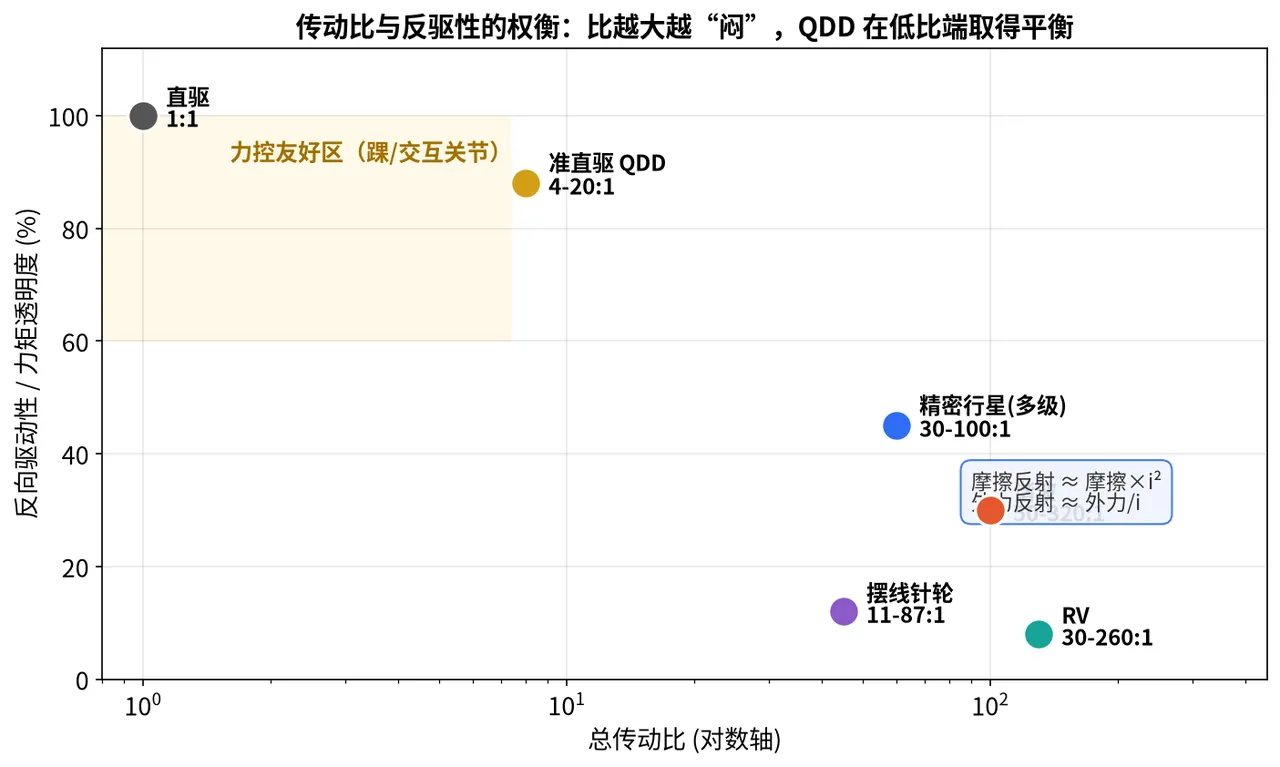

准直驱 QDD：人形带来的范式转移
准直驱（Quasi-Direct Drive）是近年人形机器人最重要的传动趋势：用低减速比（4~10:1）行星/摆线+高扭矩密度电机，牺牲一部分扭矩放大倍数，换取三大红利：
- 反驱性好：外力反射到电机侧只衰减 1/i，摩擦反射按 i² 放大——减速比从 100 降到 10，反射摩擦降低约 100 倍，关节变得"透明"，天然适合力控（踝关节落地缓冲、人机交互柔顺）；
- 抗冲击：没有柔轮这类弹性薄弱件，冲击直接由齿轮和电机转子吸收；
- 成本低、效率高：单级行星几百元，效率 95% 以上。
QDD 的代价：电机持续扭矩只能用到峰值的 30%~40%（发热限制），且必须配摩擦补偿/扰动观测器来抵消残余摩擦。小米 CyberOne、宇树、MIT Cheetah 系、灵足时代等都用这条路线做下肢。灵足时代把 QDD 模组做到了极致性价比：RobStride 04（9:1，峰值 120 N·m，1.42 kg）仅 ¥1199，RobStride 05（7.75:1，191 g）仅 ¥499。

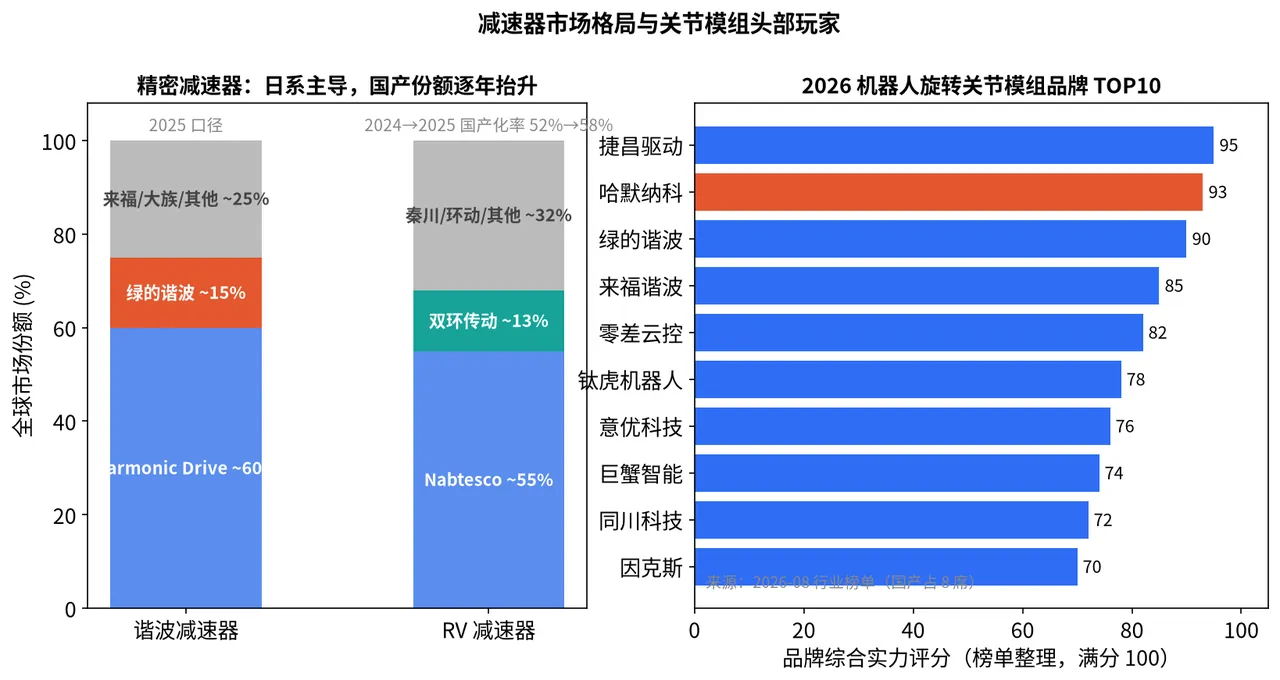

头部厂商格局
从 RobotWorld 知识库收录的关节模组/减速器条目数量看，国产模组厂商的活跃度已经远超日系（条目数反映产品线丰富度与公开资料完整度）：
| 厂商 | 收录条目 | 主力路线 | 代表产品/备注 |
|---|---|---|---|
| Harmonic Drive 哈默纳科 | 19 | 谐波组件 | CSF/CSG/FB 系列组件套装，全球谐波霸主 |
| 开璇智能 Kaiserdrive | 16 | 谐波模组 | KGU-08~40 全系，峰值 12~762 N·m，零背隙 |
| 巨蟹智能 / 意优科技 | 15 / 15 | 谐波+行星 | 意优 PHA/PHU 谐波+RP 行星双线覆盖 |
| 达妙科技 | 14 | 谐波+行星模组 | DM-JH 谐波系列 10.5~24 N·m，J6248P 峰值 97 N·m |
| 雷赛智能 / 因克斯 | 14 / 10 | 谐波+行星双线 | 雷赛 HJ2 谐波模组 11~194 N·m；因克斯 EC-A 全谱系 |
| CubeMars 三瑞智能 | 9 | 行星 QDD | AK 系列 22~222 N·m，AKH70-48 中空轴 ¥4888 |
| 灵足时代 / 禾川科技 | 9 / 9 | QDD / 谐波+行星 | RobStride ¥499~1199；禾川 Hu-MRS 谐波 10 arcsec |
| 绿的谐波 | 8 | 谐波减速器 | LCS/LCSG/LHD，国产谐波第一，2025 销量 42.5 万台（+72.5%） |
| 埃斯顿酷卓 / 嬴双 / 同川 | 6 / 5 / 5 | 谐波模组 | 酷卓 SA 系列集成扭矩传感器；嬴双 KSG 大扭矩到 1600 N·m |
| SPINEA / 来福 / 纽格尔 | 5 / 3 / 3 | 摆线 / 谐波 | SPINEA TwinSpin 摆线标杆；来福中空轴谐波+双电压模组 |
此外，双环传动、秦川机床（RV）、中大力德（谐波/行星/摆线三线并行，ZD-JM01/02/03）、纳博特斯克（RV-E/RV-C）、住友（Fine Cyclo）、Neugart（行星）、上银 HIWIN（DATORKER 谐波）、INNFOS（SCA 智能关节）、睿尔曼（WHG 模组）、魔法原子（H70 谐波 96 N·m/900 g）等也都在知识库中有收录。整个关节模组赛道呈现出"日系守减速器、国产攻一体化模组"的清晰分工。
一体化关节模组厂商：谁值得托付
如果你和大多数人形/协作机器人团队一样直接采购一体化关节模组（电机+传动+双编码器+驱动一体化），而不是自己买减速器装配，那么"减速器厂商"和"模组厂商"是两个不同的候选池。综合 2026 年行业旋转模组品牌榜单、RobotWorld 知识库与头部客户供货交叉验证，靠谱的模组厂商如下：
| 厂商 | 主力路线 | 代表产品 / 参数 | 头部客户与实绩 |
|---|---|---|---|
| 雷赛智能 | 无框电机 + 谐波/行星模组 | HJ2 谐波模组 11~194 N·m；FM 系列无框力矩电机 | 智元（无框电机份额 70%+，2026"优秀供应商伙伴"，关节模组月交付万台级）、宇树（2024 无框交付超 5 万台）、优必选（Walker X 15 个力控关节，月订单 2 万套）、傅利叶/星海图/追觅；特斯拉 Optimus 无框二供（经三花/拓普） |
| 意优科技 | 谐波一体化关节 + 行星 | PHA/PHU 谐波、RP 行星，高扭矩密度一体化关节 | 智元 A2 系列量产定点供应商，华数、凯尔达 |
| 巨蟹智能 | 自研谐波关节 + 成套方案 | 谐波关节模组、人形机器人成套模组 | 人形成套模组方案商（无锡） |
| 零差云控 ZeroErr | eRob 旋转关节模组 | 直筒 I 型 / 转角 T 型，全扭矩谱系 | 协作机器人、多关节机器人主力供应商（深圳） |
| 钛虎机器人 | 一体化关节模组 | 关节模组全谱系 | 人形关节量产交付（上海） |
| 捷昌驱动 | 谐波/行星/摆线三系列 | JCRM50~70（峰值 30~180 N·m）、JCPM52~124（额定 4~100 N·m）、双钢轮谐波模组；扭矩密度 15 N·m/kg，精度 ±0.01° | 人形机器人关节已批量供货；上市公司，核心部件 100% 自研，摆线减重 35%/降本 50% |
| 同川科技 | Harmocore 轻量化谐波关节 | TRM 系列 46~672 N·m，1.6~8.2 kg | 轻量化谐波关节全谱系 |
| 因克斯 | EC-A 全谱系（行星为主） | EC-A9025 两级行星 23.6:1，峰值 320 N·m（估） | 科研教育 + 人形大关节 |
| CubeMars 三瑞智能 | 行星 QDD | AK 系列 22~222 N·m；AKH70-48 扭矩密度 159 N·m/kg，¥4888 | 全球科研/开发者市场出货领先 |
| 绿的谐波 | 谐波减速器 + PHT 一体化关节 | LCS/LCSG 减速器、PHT 机电一体化关节（极致轻薄） | 特斯拉 Optimus、优必选（Walker S2 谐波主供）、智元；与三花智控合资开发旋转执行器 |
| 来福谐波 | 谐波 + 直流低压模组 | FH 中空轴谐波、L52I~L170I 模组 | 为众多模组厂商供应核心传动，自有模组延伸 |
| Harmonic Drive 哈默纳科 | FHA-C 旋转执行器 | 谐波减速器 + 伺服电机一体化 | 国际高端标杆，价格高、交期长 |
模组选型建议：优先选择"核心部件自研 + 有头部客户量产实绩"的厂商——前者决定成本与交付稳定性，后者是最硬的可靠性背书。雷赛智能、意优科技已在智元、优必选拿到量产定点；捷昌驱动是谐波/行星/摆线三路线全覆盖的上市玩家；绿的谐波则是唯一兼具谐波规模优势与模组延伸的减速器龙头。纯采购场景下，建议同时认证 2~3 家模组厂做并联测试。

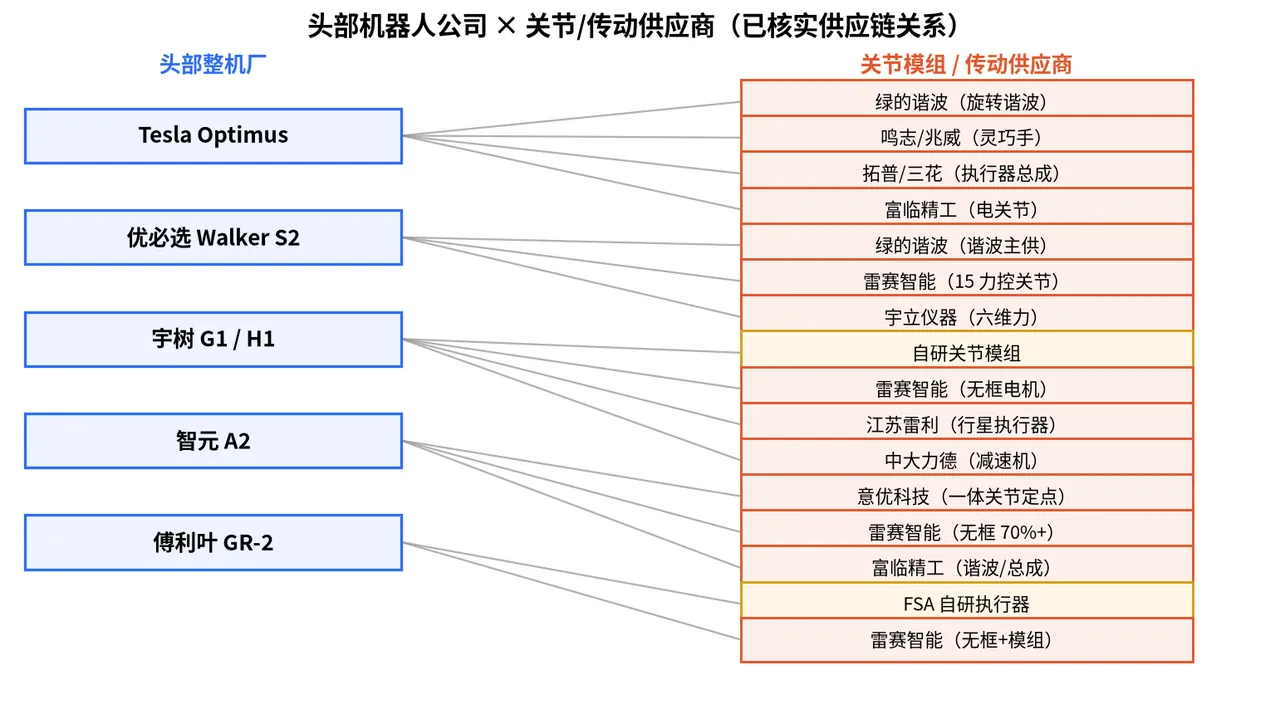

头部机器人公司供应链实录
头部公司到底用谁的关节？逐条核查后的供应链地图（来源：雪球/东方财富供应链拆解、公司披露与第三方报道）：
| 整机厂 | 关节策略 | 模组/减速器供应 |
|---|---|---|
| Tesla Optimus | 28 个身体关节 = 14 旋转（无框力矩电机 + 谐波减速器 + 输出编码器/扭矩传感器，20/110/180 N·m 三档）+ 14 直线（无框电机 + 行星滚柱丝杠），收敛为 6 种执行器（3 旋转 + 3 直线） | 绿的谐波（旋转关节谐波）、鸣志电器/兆威机电（灵巧手微型传动）、拓普集团/三花智控（执行器总成 Tier1）、富临精工（电关节联合开发） |
| 优必选 Walker S2 | 伺服舵机 100% 自研（170+ 项专利，核心零部件国产化率 >90%），Walker 36 个伺服关节谐波为主，Walker X/S 41 关节自研驱动器内集成行星/谐波 | 绿的谐波（谐波主供，南通基地 120 万套产能）、雷赛智能（Walker X 15 个力控关节模组）、宇立仪器（六维力传感器） |
| 宇树 Unitree | 关节全栈自研自产（电机/减速器/编码器/驱动器）；G1 双编码器两级行星模组（总减速比约 20.6）最大瞬时扭矩 140 N·m，上肢谐波、下肢行星为主 | 雷赛智能（伺服/无框电机，2024 交付超 5 万台）、鸣志电器（控制电机模组）、江苏雷利（"无刷电机+齿轮箱"行星执行器）、中大力德（精密减速机） |
| 智元 AgiBot | PowerFlow 自研关节电机 + 谐波一体关节 + 速比 <10 的高透明度行星；A2 全身 49 自由度 | 意优科技（A2 量产定点一体化关节）、雷赛智能（无框份额 70%+，关节模组月交付万台级）、富临精工（谐波减速器/关节总成联合开发） |
| 傅利叶 Fourier | GR-1 内置 32 个全自研 FSA 一体化执行器；上半身谐波、下半身髋关节行星 | 执行器自研为主，同时对外供应模组 |
三个观察：① 头部整机厂普遍"关节自研或深度共研"，纯货架采购在人形量产机型上已不多见——模组厂商更多以"定点供应商/共研伙伴"身份进入；② 谐波仍是旋转关节的主流（Optimus 14 个旋转关节全谐波），行星/滚柱丝杠承担直线与大冲击关节；③ "头部客户定点"是模组厂商最可信的背书——雷赛、意优、富临精工已在智元/优必选/宇树形成量产供货，选型时优先约访这类厂商。
关节模组产品速查：按扭矩档位
把知识库中带完整参数的关节模组按峰值扭矩排列，可以直观看到国产模组已经覆盖从灵巧手到大关节的全谱系：
({
"_height": "420px",
"backgroundColor": "transparent",
"grid": { "left": 170, "right": 90, "top": 30, "bottom": 45 },
"tooltip": {
"trigger": "axis",
"axisPointer": { "type": "shadow" },
"backgroundColor": "rgba(15,23,42,0.95)",
"borderColor": "#3ddc97",
"borderWidth": 1,
"textStyle": { "color": "#e2e8f0" },
"formatter": function(params) {
var p = params[0];
var info = [
"谐波 101:1 · 207 g",
"行星 7.75:1 · 191 g · ¥499",
"谐波 101:1 · 345 g",
"行星 7.75:1 · 405 g · ¥699",
"谐波 51:1 · 985 g",
"行星 9:1 · 540 g",
"行星 9:1 · 940 g",
"谐波 101:1 · 900 g",
"行星 39:1 · 750 g",
"谐波 · 900 g",
"行星 9:1 · 1.42 kg · ¥1199",
"谐波 101:1 · 2.0 kg · 10 arcsec",
"行星 48:1 中空轴 · 1.4 kg · ¥4888",
"谐波 120:1 · 5.5 kg",
"谐波 121:1 · 7.9 kg",
"谐波 160:1 · 22 kg"
];
return p.name + "
峰值扭矩: " + p.value + " N·m
" + info[p.dataIndex];
}
},
"xAxis": {
"type": "log",
"min": 1,
"max": 3000,
"name": "峰值扭矩 (N·m, 对数轴)",
"nameTextStyle": { "color": "#64748b" },
"axisLabel": { "color": "#64748b" },
"splitLine": { "lineStyle": { "color": "rgba(148,163,184,0.12)" } }
},
"yAxis": {
"type": "category",
"data": [
"意优 PHA08L-101",
"灵足 RobStride 05",
"达妙 DM-JH11-101",
"灵足 RobStride 02",
"达妙 DM-JH17-51",
"CubeMars AK70-9",
"CubeMars AK10-9",
"意优 PHA17H-101",
"CubeMars AK60-39",
"魔法原子 H70",
"灵足 RobStride 04",
"禾川 Hu-MRS220N",
"CubeMars AKH70-48",
"嬴双 KSG-20-120",
"开璇 KGU-40D",
"嬴双 KSG-32-160"
],
"axisLabel": { "color": "#334155", "fontSize": 12 },
"axisTick": { "show": false }
},
"series": [
{
"type": "bar",
"barWidth": 13,
"data": [
{ "value": 3.3, "itemStyle": { "color": "#e4572e" } },
{ "value": 5.5, "itemStyle": { "color": "#2f6df6" } },
{ "value": 10.5, "itemStyle": { "color": "#e4572e" } },
{ "value": 17, "itemStyle": { "color": "#2f6df6" } },
{ "value": 24, "itemStyle": { "color": "#e4572e" } },
{ "value": 29.2, "itemStyle": { "color": "#2f6df6" } },
{ "value": 53, "itemStyle": { "color": "#2f6df6" } },
{ "value": 66, "itemStyle": { "color": "#e4572e" } },
{ "value": 72, "itemStyle": { "color": "#2f6df6" } },
{ "value": 96, "itemStyle": { "color": "#e4572e" } },
{ "value": 120, "itemStyle": { "color": "#2f6df6" } },
{ "value": 220, "itemStyle": { "color": "#e4572e" } },
{ "value": 222, "itemStyle": { "color": "#2f6df6" } },
{ "value": 360, "itemStyle": { "color": "#e4572e" } },
{ "value": 762, "itemStyle": { "color": "#e4572e" } },
{ "value": 1600, "itemStyle": { "color": "#e4572e" } }
],
"label": { "show": true, "position": "right", "color": "#334155", "fontSize": 11, "formatter": "{c} N·m" }
}
]
})
几个值得注意的锚点产品：
| 模组 | 传动 | 额定/峰值扭矩 | 重量 | 亮点 |
|---|---|---|---|---|
| CubeMars AKH70-48 | 行星 48:1 | 74 / 222 N·m | 1396 g | 扭矩密度 159 N·m/kg，7 mm 中空走线，¥4888 |
| 因克斯 EC-A9025-P2 | 两级行星 23.6:1 | 100 / 320 N·m（估） | 1690 g | 中空走线，面向髋关节大负载 |
| 埃斯顿酷卓 SA20 | 谐波 101:1 | 52 N·m（额定） | — | 集成扭矩传感器，力控友好 |
| 禾川 Hu-MRS220N | 谐波 101:1 | 120 / 220 N·m | 2.0 kg | 背隙 10 arcsec，大扭矩谐波 |
| 嬴双 KSG-32-160 | 谐波 160:1 | 800 / 1600 N·m | 22 kg | 国产大扭矩谐波天花板 |
| 同川 TRM 系列 | 谐波模组 | 46~672 N·m | 1.6~8.2 kg | 一体化关节全谱系 |
| 来福 L52I~L170I | 谐波 51~161:1 | 11.5~1530 N·m | 0.55~9.48 kg | 直流低压关节模组系列，国产谐波主力厂商之一 |
按机器人体重分档选型
不同体型的机器人，关节扭矩需求、重量预算和成本敏感度完全不同。我们按体重分三档给出配置建议：
| 档位 | 髋/膝 | 踝 | 肩/肘 | 腕/手 | 参考平台 |
|---|---|---|---|---|---|
| 小型 ≤25 kg（教育、科研、轻量服务） | 单级行星 QDD 9:1（RobStride 02/03、AK70-9，¥500~1000/个） | 同髋膝或谐波 14 型 | 谐波 14/17 型（EC-A3814 434 g、PHA08L 207 g） | 微型谐波 11/14 型或微型行星 | 灵足时代教育套件、轻量科研平台 |
| 中型 30~55 kg（通用人形主力价位） | 行星 9~48:1（AK60-39、AKH70-48、EC-A6416）或谐波 20/25 型 | 谐波 20/25 型（EC-A6013 130 N·m） | 谐波 17/20 型（EC-A5013 90 N·m、DM-JH17） | 谐波 14 型 + 灵巧手专用微型模组（0.5~5 N·m） | 宇树 G1（23~43 DoF，~$16k 起） |
| 大型 60~100 kg（高性能人形、重载作业） | 两级行星 23~25:1（EC-A9025 320 N·m）或大谐波/微型 RV（KSG-20 360 N·m、TRM 672 N·m） | 谐波 25/32 型（KSG-17 180 N·m）或摆线 DSH | 谐波 25/32 型（KGU-25 198 N·m、Hu-MRS220N） | 谐波 17/20 型 | 宇树 H1、工业级人形 |
三条经验法则：
- 体重越大，下肢越要远离纯谐波：60 kg 以上人形的髋膝冲击接近 200 N·m，柔轮疲劳风险陡增，行星/摆线/大谐波是更安全的选择；
- 体重越小，越可以全身谐波：25 kg 以下平台冲击载荷小，谐波的精度和轻量化优势最大化，成本也能接受；
- 上肢永远偏谐波：无论体型，肩肘腕的负载都在谐波舒适区内，只有重载工业型机器人的肩/基座才需要 RV 或大摆线。
行业实践：头部玩家怎么配
六轴工业机器人：2 RV + 4 谐波
经典配方沿用至今：基座轴、大臂轴用 RV（重载、高刚度），小臂、腕部三轴用谐波（轻小、高精）。这个组合背后的逻辑就是"重载选刚度、轻载选精度"。
Tesla Optimus：旋转谐波 + 直线滚柱丝杠
第三方拆解显示，Optimus 的 28 个身体关节收敛为 6 种执行器：14 个旋转关节（无框力矩电机 + 谐波减速器 + 输出编码器/扭矩传感器，分 20/110/180 N·m 三档）+ 14 个直线关节（无框电机 + 行星滚柱丝杠）。肘、膝、踝等屈伸关节用的是直线滚柱丝杠执行器，而不是行星减速旋转关节；灵巧手用微型行星传动。它的降本逻辑不是"用行星替代谐波"，而是"电机自研 + 谐波/丝杠规模化 + 执行器 SKU 收敛到 6 种"——这是"为量产设计传动"的典型样本。
宇树：全栈自研、行星为主
宇树是自研最彻底的样本：关节电机、减速器、编码器、驱动器全部自研自产（官方口径"关节电机上游只有铜线等原材料供应商"）。G1 采用双编码器两级行星关节模组（总减速比约 20.6），最大瞬时扭矩 140 N·m，上肢谐波、下肢行星为主，靠简化执行器架构把起售价压到约 $16k；H1 作为高性能平台更强调扭矩密度与位置精度。外部供应集中在部件级：雷赛智能（伺服/无框电机，2024 年无框交付超 5 万台）、鸣志电器（控制电机模组）、江苏雷利（"无刷电机+齿轮箱"行星执行器）、中大力德（精密减速机）。
行业共识的"混搭模板"
综合各家拆解，人形机器人传动配置正在收敛到一个模板：上肢谐波、肩肘可选小型 RV 或大谐波、髋膝行星或摆线、踝部谐波（中小体型）或行星 QDD（大体型）。
分关节选型决策树
flowchart TD
A["关节选型三问：
扭矩多大？要不要力控？预算多少？"] --> B{"峰值扭矩 > 150 N·m？"}
B -->|"是"| C{"有强冲击（行走/跳跃）？"}
C -->|"是"| D["两级行星 20~50:1
或摆线/微型RV"]
C -->|"否"| E["大谐波 25~40 型
（KSG/TRM 级）"]
B -->|"否"| F{"需要力控/反驱？"}
F -->|"是"| G["QDD：单级行星 4~12:1
+摩擦补偿"]
F -->|"否"| H{"扭矩 > 40 N·m？"}
H -->|"是"| I["谐波 20/25 型
或行星 30~50:1"]
H -->|"否"| J{"精度要求 < 1 arcmin？"}
J -->|"是"| K["谐波 11~17 型"]
J -->|"否"| L["精密行星/谐波按成本选"]
选型避坑实战指南
结合公开案例与厂商访谈，最常见的六个坑：
- 坑一：只看电机功率，忽略负载惯量与峰值扭矩。快速启停工况下惯量失配会导致抖动、过流。先算峰值扭矩 = 负载扭矩 + 惯量加速扭矩，再留 1.5~2 倍余量。
- 坑二：把额定当峰值，把峰值当持续。峰值扭矩通常只能维持几百毫秒到几秒；持续扭矩约为峰值的 30%~40%（QDD 模组尤其明显）。选型必须按持续工况校核温升。
- 坑三：冲击工况盲选谐波。柔轮疲劳寿命对冲击极其敏感，髋膝踝等大冲击关节要么换路线，要么把谐波规格放大 2 档以上。
- 坑四：忽视背隙的整机传导。串联关节的背隙会累积放大到末端；但若末端只需 ±1 mm，可放宽到 ~3 arcmin 选精密行星，省下 40%+ 成本。
- 坑五：只看减速器单价，不看集成成本。分立式（电机+减速器+编码器+驱动器分开买）看似便宜，但装配、标定、走线的工程成本可能超过模组差价。人形量产阶段，一体化关节模组（电机+传动+双编码器+FOC 驱动+CAN）几乎是必然选择。
- 坑六：忽略走线。多关节机器人的线缆管理是隐形噩梦，中空轴（谐波中空款、AKH70、EC-A*H、DriveSpin DSH）值得为此支付溢价。
最终结论与落地路径
把全文浓缩成一张可执行的选型路径：
| 步骤 | 动作 | 输出 |
|---|---|---|
| 1. 定谱系 | 列出全部关节的峰值扭矩/持续扭矩/转速/冲击等级 | 关节扭矩谱（参考图 1） |
| 2. 分路线 | 按决策树给每个关节定传动路线：上肢谐波、下肢行星/摆线、力控关节 QDD | 路线分配表 |
| 3. 选档位 | 在知识库中按扭矩档位匹配模组（本文速查表），优先一体化+中空轴 | 候选模组清单 |
| 4. 校核 | 持续扭矩温升、惯量比（建议 <3:1 力控、<10:1 位控）、背隙累积、寿命（谐波按 6k~10k h） | 校核报告 |
| 5. 谈价 | 单关节目标价 ≤¥1500（人形量产线），工业沿用线 ≤¥3000 | BOM 成本模型 |
| 6. 双供 | 谐波至少认证 2 家（如绿的+来福/HD），行星国产供应链成熟可多源 | 供应链韧性方案 |
一句话总结：没有最好的减速器，只有放对位置的减速器。上肢交给谐波，下肢交给行星和摆线，力控关节交给低比 QDD，成本交给国产一体化模组。
不确定性与信息缺口
需要诚实说明的局限：
- 各关节扭矩需求数值为 55~80 kg 级人形的工程估算区间，具体机型差异可达 ±30%；实际选型必须以整机动力学仿真为准。
- 市场份额数据（HD 51%~60%、Nabtesco 52%~60%、绿的 2025 销量 42.5 万台、Nabtesco 中国份额 52.3%→42.7%）来自公司年报/公告与行业研报，口径（出货量/销售额、全球/中国）不完全一致。
- 国产模组的"额定/峰值"标注口径不统一（部分为估算值，如因克斯部分型号），跨厂商横比需谨慎；建议以实测为准。
- Tesla Optimus 的传动细节来自第三方拆解与报道，非官方口径；小米、Figure 等厂商未公开完整传动 BOM。
- 摆线针轮在人形上的应用仍处早期，SPINEA/住友的人形实绩有限，本文对其前景判断偏乐观，需持续跟踪。
- 头部公司供应链关系（雷赛×智元/优必选、意优×智元、绿的×优必选/特斯拉等）来自雪球、东方财富等供应链拆解与媒体报道，部分为产业链调研口径，非公司公告。
- 知识库条目数反映的是收录丰富度，不等于实际市场份额。
